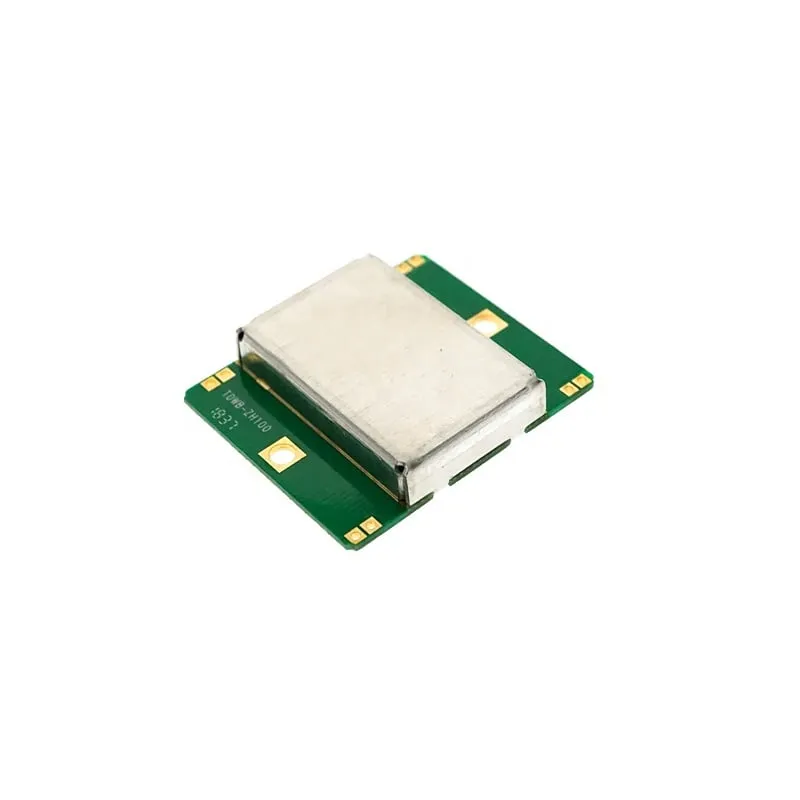

Mikrovågs dopplerradarsensor HB100

Denna HB100 Miniature Microwave Motion Sensor är en X-Band bi-statisk Doppler-transceiver-modul. Den inbyggda Dielectric Resonator Oscillator (DRO) och en uppsättning Microstrip patch-antennarray gör den idealisk för OEM-användning i rörelsedetekteringsutrustning. Denna modul är idealisk för att minska falsklarm i inbrottslarm i samarbete med passiv infraröd (PIR)-sensor. Den kan också användas för automatisk dörröppning och fordonshastighet.

Egenskaper:

Utmärkt ersättning för defekt eller defekt Doppler-radar mikrovågsrörelsesensormodul
Mycket motståndskraftig mot radiofrekvent interferens
Detekteringsområde: Mer än 20 meter
Uteffekt: 5mW
Mått (L x B x T): Cirka. 1,75 x 1,45 x 0,3 inch / 4,4 x 3,7 x 0,8 cm
Beröringsfri detektering
Oberoende av temperatur, luftfuktighet, ljud, luftflöde, damm, ljus, etc., lämplig för tuffa miljöer
Stark motståndskraft mot RF-interferens
Låg kostnad och låg energiförbrukning.
RF mikrovågssensorn och använder Doppler-principen.

specifikationer:

Sändare:
Frekvens: 10.525GHz
Noggrannhet för frekvensinställning: 3MHz
Uteffekt (Min.): 13dBm EIRP
Driftspänning: + 5V +/- 0,25V
Driftsström (CW): 60mA max, 37mA typiskt
Harmonisk emission: -10dBm

Mottagare:
Känslighet (10dB S / N-förhållande) i 3Hz till 80Hz bandbredd: -86dBm
Brus i 3Hz till 80Hz bandbredd: 10μV
Antennförstärkning: 8dBi
E-plan 3dB-bredd: 36 '.
H-plan 3dB-bredd: 72 '

Mått
Längd: 4,62cm
Bredd: 3,6cm
Höjd: 0,85cm
