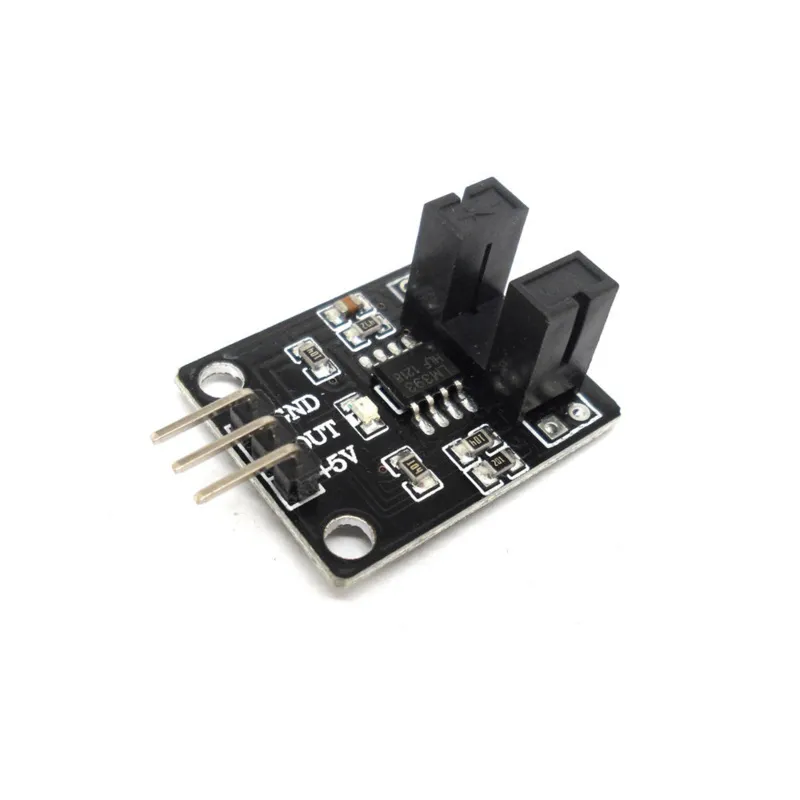

Infraröd Räknarsensor Modul - 5mm

Den infraröda räknarsensormodulen används för att räkna eller detektera objekt som rör sig genom de U-formade (5MM) detektorpinnarna.

PAKETET BESTÅR AV:
Infraröd räknarsensormodul

VIKTIGASTE EGENSKAPERNA HOS DEN INFRARÖDA RÄKNARSENSORMODULEN:
IR-sändar-/mottagarpar
LM393-komparatorcircuit för ren detektering
LED-indikator för detektering:
3.3 och 5V kompatibel

Modulen har ett IR-sändar- och mottagarpar som sitter mittemot varandra i ett U-format hölje. Ett objekt som rör sig genom dessa pinnar bryter IR-strålen.

Dessa moduler används vanligtvis för att räkna något när det passerar genom pinnarna. Det kan vara kugghjul på ett hjul när man räknar varv eller RPM, eller något som pellets som faller genom en ränna om det ingår i en matare för en pelletskamin eller kanin. En annan användning är som optisk ändbrytare eller för att detektera när något är öppet eller stängt om ett objekt därigenom rör sig in i eller ut ur strålen.

Sensorutgången är normalt LÅG och den röda LED:n på modulen lyser normalt. Om IR-strålen mellan pinnarna bryts blir utgången HÖG och LED:n slocknar.

Modulanslutningar
Modulen har en 3-polig header för att göra anslutningar.

1 x 3 header

GND – Jord
OUT – Utgång, normalt LÅG. Blir HÖG när IR-strålen bryts
VCC – 3.3 – 5V
Modulen har två hål för montering.

Även om denna modul funktionellt liknar billigare Light Block Sensor Modules, har Infrared Counting Sensor Module mycket högre och bredare detektorpinnar samt ett LM393-komparatorcircuit som gör den robustare och mer flexibel i tillämpningar där den kan användas.

Mått: 32 mm X 11 mm X 20 mm;
