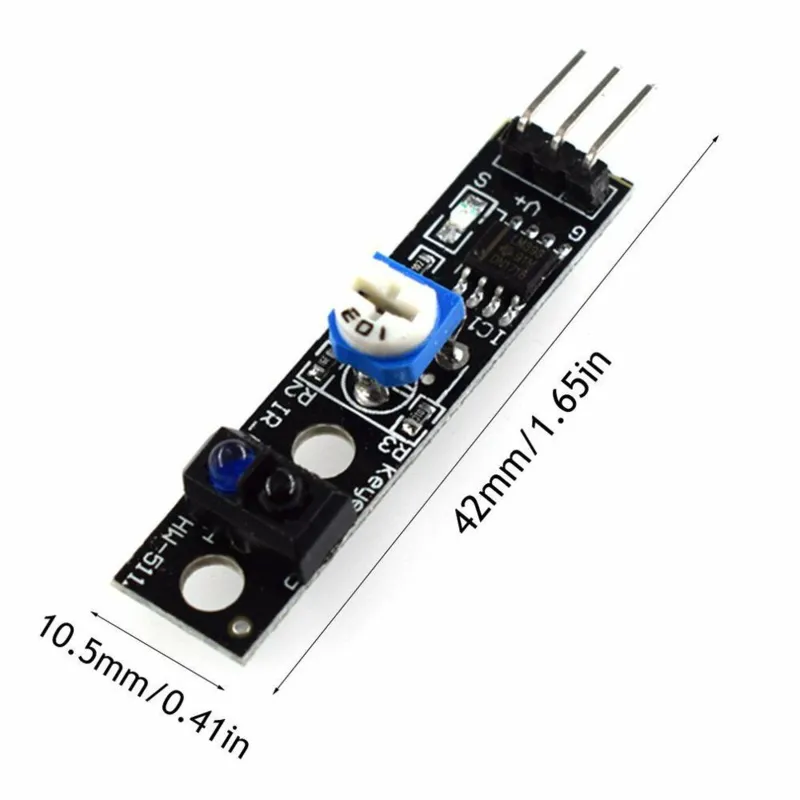

Linjespårande/ Line Tracking infraröd modul - 3 PIN, HW-511 TCRT5000

Modul som med hjälp av en infraröd sensor kan följa linjer. En trevlig sensor, mycket lämplig för enkla robotikuppgifter. Fungerar bra med Adruino och andra system.

När sensorn träffar en svart bakgrund skickas en TTL-signal som kan bearbetas vidare för att styra en robot.

Perfekt för intelligenta autonoma fordon.

Tekniska data
Driftspänning: 3,3 - 5 V
Driftström: 20 mA vid 5 V
Mått: 48 x 10 mm

Denna sensor, som främst används för linjespårning, har en liknande funktion som rörelsedetektorer. Baserad på TCRT5000 IC. TCRT5000-sensorn sänder kontinuerligt ut infrarött ljus. Om den utsända vågen inte reflekteras alls eller mycket dåligt, är utgången LÅG. Om du placerar ett objekt framför denna sensor blir utgången HÖG.

Hur fungerar infraröd detektion egentligen
Svart färg absorberar IR-strålning och reflekterar den mycket dåligt. Därför kommer utgången att vara LÅG om ett svart objekt finns framför sensorn. Om andra färger däremot placeras framför sensorn blir utgången HÖG.

När utgången är HÖG tänds LED:en.

Detekteringsavstånd: 1 till 25 mm
Driftspänning: 5V
Fasta monteringshål, enkel installation.
Liten PCB-storlek
