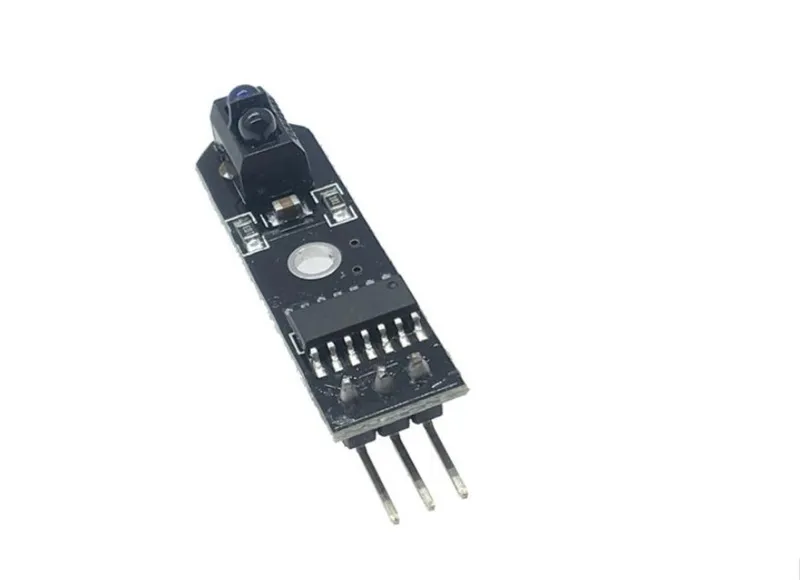

TCRT5000 1-kanals IR infraröd sensormodul för linjeföljning

Denna linjespårningsmodul är en infraröd avståndssensor som vanligtvis används för robotik, såsom en linjeföljande robot. Lämplig bland annat för Arduino, ESP8266 och ESP32

Ett exempelprojekt hittar du här

TCRT5000 IR-spårningssensorn är i grunden en IR-led och en IR-detektor.

TCRT5000-sensorns IR-sändarrör avger kontinuerligt infrarött ljus. Eftersom svart absorberar ljus blir det reflekterade ljuset mindre när IR-sändarröret lyser på en svart yta, och därför tas färre IR-strålar emot av mottagarröret.

Detta indikerar att resistansen är hög; då ger komparatorn en hög utgång och indikator-LED:n slocknar.

När den lyser på en vit yta blir det reflekterade ljuset större. Mottagarrörets resistans är då lägre, vilket gör att komparatorns utgång blir låg och indikator-LED:n tänds.

Produktanvändning:

• pulssampling för effektmätare;
• pappersdetektering i faxmaskiner och pappersmaskiner;
• barriärdetektering;
• svartvit linjedetektering;

Produktbeskrivning:

• TCRT5000 infraröd reflektionssensor;
• detekteringsavstånd för reflektion: 1 mm ~ 25 mm tillämpligt;
• driftspänning: 5V
• utgångstyp: digitala signaler (0 och 1)
• med ett fast monteringshål, enkel att installera;
• liten kretskortsstorlek: 3,5 cm x 1 cm;
• vikt: 4.5g

Koppling:

1. VCC: positiv matning (5V)
2. GND: den negativa matningen
3. OUT: hög/låg växlingssignal (digitala signaler 0 och 1)
