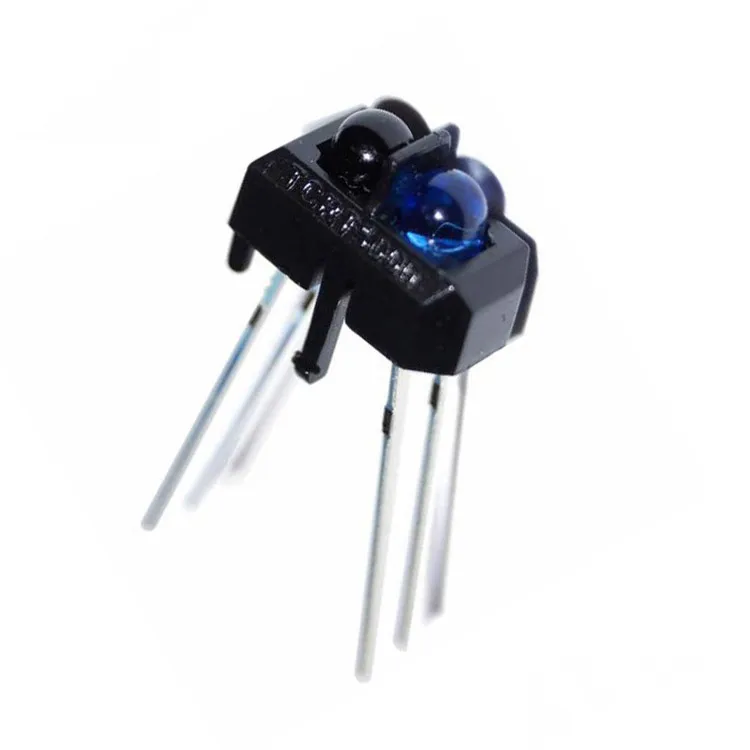

TCRT5000 Reflekterande Optisk Sensor

TCRT5000 är en reflekterande sensor som detekterar en reflekterande yta genom att låta IR-ljus reflekteras mot den.

VIKTIGA EGENSKAPER HOS TCRT5000-SENSORN:
IR-sändar/mottagarpar
Cirka 1″/2,54mm detekteringsområde
3.3 och 5V kompatibel

Dessa sensorer används i många av Arduino-modulerna som säljs för att detektera och undvika hinder eller för linjeföljande robotar. De kan användas för tillämpningar där det är önskvärt att detektera ett objekt på nära håll framför sensorn.

Sensorn innehåller både en IR-emitter-LED som är blå till färgen och en IR-fototransistormottagare som ser svart ut i samma paket. Sändaren arbetar i det infraröda området vid 950 nm och mottagaren har ett dagsljusblockerande filter för att minimera störningar från synligt ljus.

För att använda sensorn i en minimal konfiguration behövs två strömbegränsande motstånd, ett för IR-sändaren och ett för IR-mottagaren.

Den maximala kontinuerliga strömmen genom IR-emitter-LED:n är 60 mA och har ett framspänningsfall på 1,2 V till 1,4 V över sig.

Den maximala strömmen genom mottagarens fototransistor är 100mA.

Lätt att placera i ett breadboard eller kretskort
