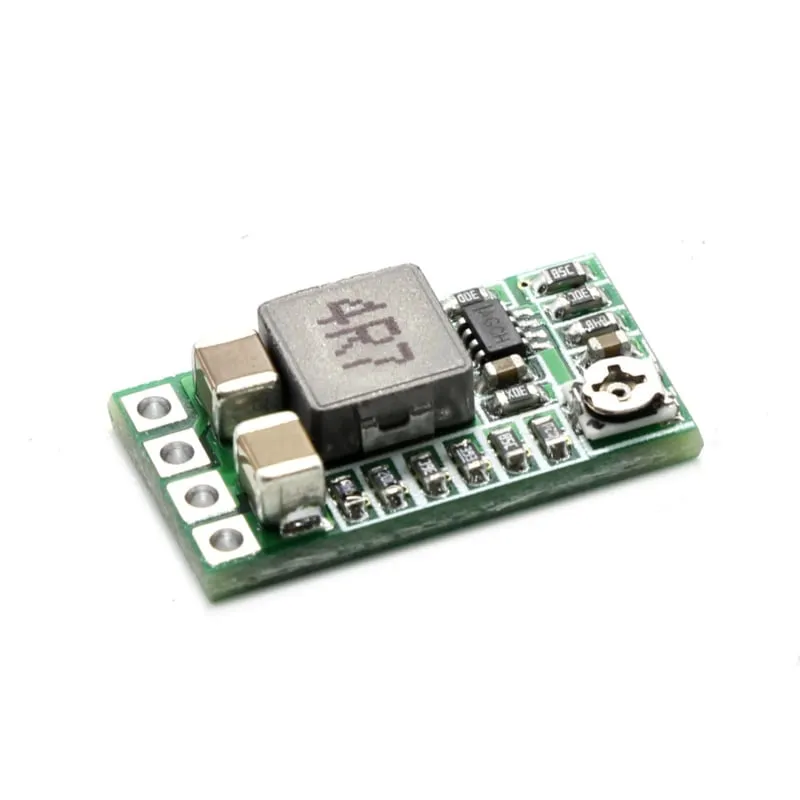

Step-Down buck converter från 4.5v-24v till 5V 3A (4R7 output inställbar)

En högkvalitativ step down power converter med en effektivitet på 97,5% vid 6.5v till 5V vid 0.7A och relativt lite värmeutveckling. Effektiviteten är 94% vid 12V till 5V vid 1A.

Matning 4.5v till 24v

Variabel utspänning mellan 0.8v och 17v med hjälp av potentiometer, vilket gör att du kan välja mycket ovanliga spänningar, ganska praktiskt!

Dessutom finns det ett antal fasta värden:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V

Maximal utspänning: 3A vid 5V
Kontinuerlig utspänning: 2.1A

Mått: 20x11x5mm

Bruksanvisning:

Denna modul har 4 anslutningar:
- VO+ (Output ström +)
- GND (Ground / min)
- IN+ (Input ström +)
- EN (Enable, om denna kopplas låg kommer ingen ström längre att flyta)

Ground / - för både input och output ansluts till GND.

Lödytorna på baksidan av kortet är egentligen lödbara jumpers. Tanken är inte att ledningar ska lödas fast här utan att de enbart ska användas för att välja spänningen.

Som standard är modulen inställd för att ge en variabel spänning med hjälp av potentiometern och kan ställas in efter önskemål. Med ett förstoringsglas kan man se att den sista jumpen (ADJ) är lödd. Om du vill använda en av de fasta spänningarna (1.8V, 2.5V, 3.3V, 5V, 9V eller 12V) måste förbindelsen vid ADJ brytas. Detta kan skäras av med en liten vass kniv. Därefter löder du en förbindelse vid önskad spänning.

Mått
Längd: 2cm
Bredd: 1,1cm
Höjd: 0,46cm
