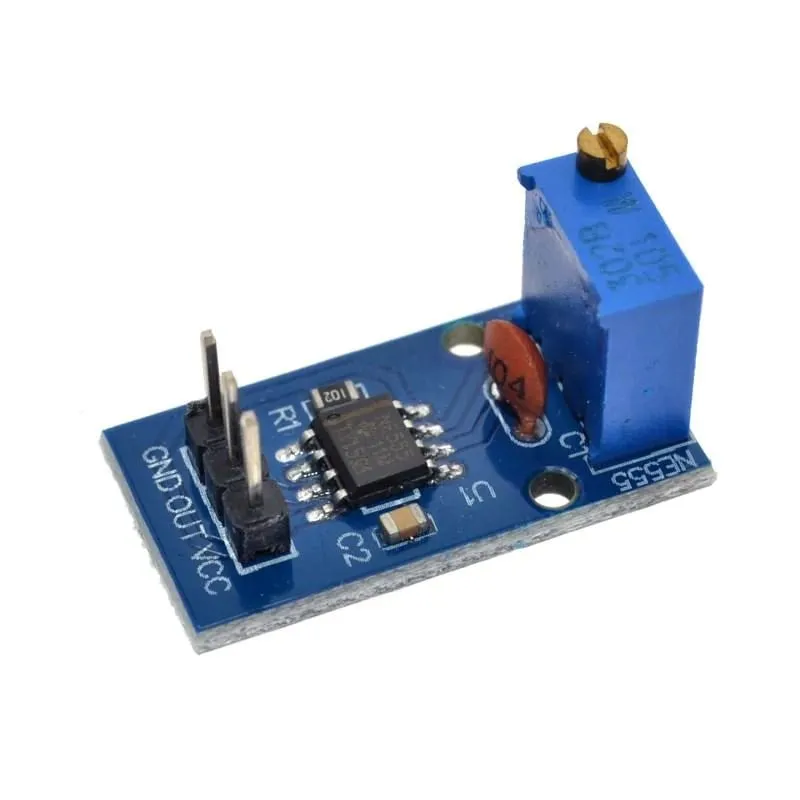

NE555 Frekvensjusterbar pulsgenerator-modul

Inbyggd chip NE555.
En enkelkanalig utgång, fyrkantsvågs-pulsgeneratormodul baserad på den allestädes närvarande NE555 timer-IC:n.

Modulen kan matas från ett brett spänningsområde (4,5 till 12V) och kommer att producera en kontinuerlig fyrkantsvågsutgång mellan 15Hz och 24KHz, som kan justeras med en inbyggd flervarvs potentiometer.

Användbar för tillämpningar där en uppskattad frekvensklockkälla krävs, såsom för generering av ton för stegmotorer, etc.

Specifikationer:
PCB-färg: blå
Matningsspänning: 4,5 till 12V
Matningsström: 3mA vid 5V Vcc
Min frekvens (ungefär): 15Hz 49% arbetscykel vid 5V Vcc
Max frekvens (ungefär): 24KHz 89,4% arbetscykel vid 5V Vcc
Utgångsspänning: 4,5V vid 5Vcc / 11,5V vid 12Vcc
Mått: 29 (mm) x12 (mm)

Dimensioner
Längd: 2,9cm
Bredd: 1,2cm
Höjd: 1,2cm
