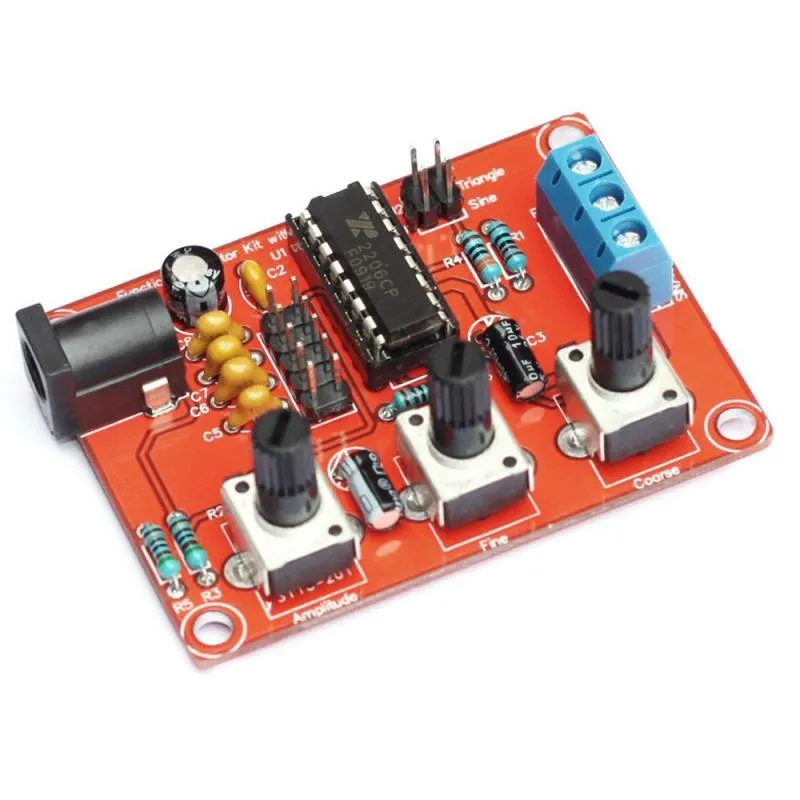

XR2206 Signalgenerator DIY-kit

Om du letar efter en enkel signalgeneratorkit som är billig och går att bygga på mindre än en timme, då är detta kit något för dig!

Ett imponerande tillskott till ditt befintliga elektroniklab.

Observera att den inte ersätter en professionell funktionsgenerator, men den ser ändå ganska användbar ut för elektronikhobbyister/-makare för att reparera/felsöka vissa projekt. Detta är i högsta grad en pryl där du lär dig mycket av och med.

En funktionsgenerator är en oumbärlig del av ett elektroniklab, men tyvärr mycket dyr för den genomsnittliga elektronikhobbyisten. Det mest populära (och billiga) DIY-kitet från Kina på marknaden är det som bygger på det praktiska funktionsgeneratorchipet XR2206.

Detta lättbyggda 1Hz-IMHz XR2206 funktionsgeneratorkit möjliggör många olika rutinmätningar och experiment, och erbjuder sinus-, fyrkants- och triangulära utgångsvågformer av godtagbar kvalitet med måttlig stabilitet och noggrannhet. Mer än tillräckligt för ett litet hobbylab för hemelektronik!

När du köper detta gör-det-själv-kit krävs lite lödarbete och du får allt som behövs för att slutföra projektet. Paketet innehåller fästmateriel och en instruktionsfolder som jag är säker på att de flesta makare kan följa. Lyckligtvis levereras kitet med genomgående komponenter, och det finns märkningar på det dubbelsidiga kretskortet som tydligt talar om var du ska montera och löda varje del. Dessutom finns det också ett uttag av god kvalitet för XR2206-chippet, snygga kåpor för byglingarna och rattar för potentiometrarna.

Instruktioner för kitkonstruktion:

Konstruktionen blir en barnlek om du vet vad du gör! Löd som vanligt först alla lågprofilskomponenter en efter en och löd till sist IC-sockeln. Kom ihåg att noggrant kontrollera polariteten på elektrolytkondensatorerna och orienteringen på XR2206 IC. Klipp benen på alla komponenter så kort som möjligt för att också förhindra oavsiktliga kortslutningar.

Snabba testtips

När bygget är klart och du är redo att ta funktionsgeneratorn i bruk, var då uppmärksam på matningspolariteten. Mata sedan in 9-12V DC (9V typiskt) via DC-ingången.

Kortslut de två nedre pinnarna (Tri/Sin) på vågformsvalsbryggan
Kortslut de två övre pinnarna (65K-1M) på frekvensvalsbryggan
Vrid på finjusteringspotentiometerns ratt för att finjustera signalens frekvens
Vrid på grovjusteringspotentiometerns ratt för att grovjustera signalens frekvens
Vrid på amplitudpotentiometerns ratt för att justera utgångssignalens amplitud

För strömförsörjningen kan du använda ett 6F22 9V-batteri, eftersom den totala strömförbrukningen med 9V är mycket låg. Om du däremot använder en 9V-12V-strömförsörjning (aldrig mer än 12V), se då till att det är en stabil typ med mycket lågt utgångsbrus och rippel. Efter en lyckad konstruktion och det första testet kan du välja att placera XR2206 i ett specialdesignat case för detta (säljs separat OT3631)

Observera att fyrkantsvågsutgången inte går genom amplitudregleringen. Endast amplituden för sinus-/triangelvågorna kan regleras med ratten (och påverkas också av ingångsspänningen).

XR2206 funktionsgenerator DIY-kit är verkligen ett billigt och lättbyggt kit som kan vara användbart för de flesta nybörjare och elektronikentusiaster. Skapar nästan perfekta fyrkants-, sinus- och triangulära vågformer.

Vi rekommenderar vår USB-lödkolv för att löda detta kit.

Mått
Längd: 6,3cm
Bredd: 4,5cm
Höjd: 1cm
