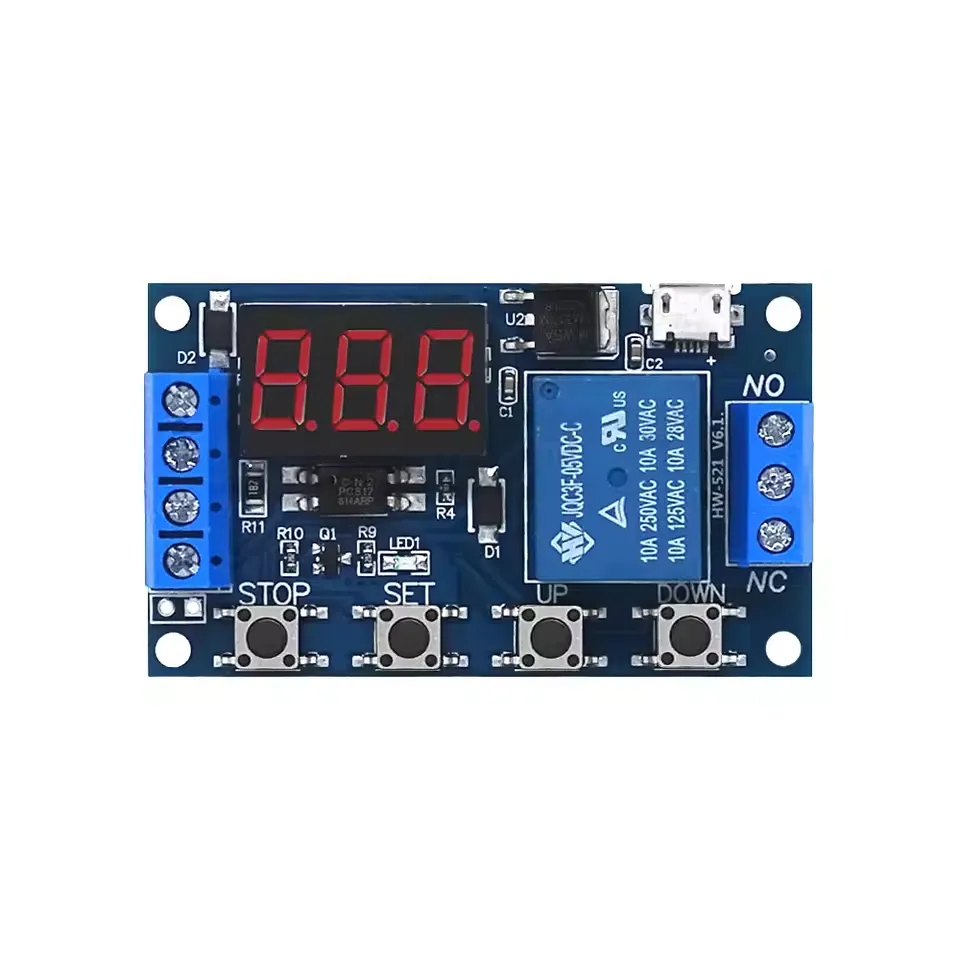

1-kanals relämodul, trigger-tidsfördröjning, justerbar 6–30V

Kompakt tidsrelä för noggranna till- och frånkopplingsfördröjningar. Perfekt för automatisering, hemautomation och testuppställningar. Optokopplarisolering för hög störimmunitet. Inställningarna sparas.

Viktigaste egenskaper

• Matningsspänning: 6–30 V DC

• Triggersignal: High-level 3.0–24 V DC

  • Signal-GND och system-GND är separerade för bättre EMI-immunitet

  • Kan vid behov kopplas ihop (gemensam jord)

• Reläets brytförmåga:

  • DC ≤30 V, max. 5 A

  • AC 220 V, max. 5 A

• Isolering: optokopplare

• Tidsinställningsområde: 0,1 s till 999 min, steglöst justerbart

• Minne: parametrar sparas

• Mått: 63 × 38 × 15 mm

Begrepp

• OP: tillslagstid (relä på)

• CL: frånslagstid (relä av)

• LOP: antal cykler 1–999, “—” = obegränsat

Arbetslägen

P1 – engångsfördröjning efter trigger (OP på, sedan av)

• P1.1: retriggering under OP ignorerar signalen

• P1.2: retriggering under OP startar OP igen

• P1.3: retriggering under OP återställer; relä av, tidtagning stoppas

P2 – från-/tillslagsfördröjning efter trigger

• Trigger → först CL (av), sedan OP (på), sedan av

P3.1 – cykliskt efter trigger

• Trigger → OP (på) → CL (av) → upprepa enligt LOP

• Ny trigger stoppar cykeln

P3.2 – cykliskt utan trigger

• Efter inkoppling direkt OP → CL → upprepa enligt LOP

P4 – signalövervakning

• Så länge triggersignalen finns kvar är reläet på

• När signalen försvinner: startar OP och stänger sedan av

• Kommer signalen tillbaka under OP raderas tiden

Manövrering och inställning

1. Välj läge: håll SET intryckt i 2 s → välj P1.1–P4 med UP/DOWN.

2. Parametrar: kort SET → ställ in OP, CL, LOP med UP/DOWN.

3. Tidskala: i parameterskärmen, tryck kort på STOP för att välja decimal:

   • xxx → sekunder (1–999 s)

   • xx.x → tiondelar (0,1–99,9 s)

   • x.x.x → minuter (1–999 min)

4. Spara: håll SET intryckt för att bekräfta och återgå.

Extra funktioner

• Nödstopp/manuell styrning: i huvudskärmen, tryck kort på STOP för att sätta reläet till ON/OFF.

• Viloläge:

  • C-P: displayen släcks efter 5 min inaktivitet

  • O-d: displayen förblir tänd

  • Växla: håll STOP intryckt i 2 s.

Anslutnings- och säkerhetsinfo

• Reläkontakten är passiv; egen matning krävs.

• 1 kanal, endast på/av-funktion.

• Håll belastningen inom den specificerade strömmen och spänningen.

• Observera korrekt polaritet och tillräcklig kylning vid höga strömmar.
