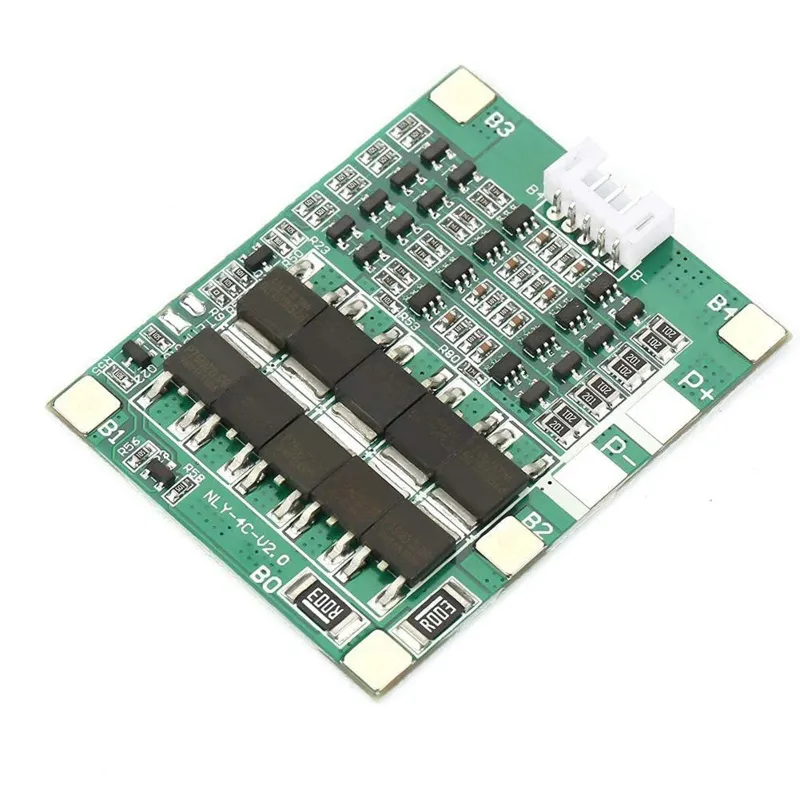

BMS 4S 30A skyddskrets med balanseringsfunktion

Denna BMS (Battery Management System) ser till att vid laddning av 4 batterier (såsom 18650) på 3.7V laddas alla batterier lika fullt. Anta att en av de 4 batterierna är lite äldre eller laddar lite långsammare, då kan den behöva lite mer laddtid för att komma upp på samma nivå. BMS ser till detta.

Dessutom skyddar BMS batterierna mot kortslutning, för hög ström eller spänning etc.

Laddspänning: 16.8V
Maximal laddström: 30A*
Maximal kontinuerlig urladdningsström: 30A*
Kortslutningsskydd: 75 ± 5A
Överladdningsskyddsspänning (per cell/batteri): 4.25 ± 0.05V
Urladdningsskyddsspänning (per cell/batteri): 2.55 ± 0.08V
Balansfunktion: Ja
Mått: 56x45x8mm

*Observera: Detta är maxvärdena för BMS-kretsen. Anslutna batterier kanske inte klarar denna ström!

Pinbeskrivning (Se bilderna för kopplingsschemat):

B-: Min cell/batteri 1
B1: Plus cell/batteri 1, min cell/batteri 2
B2: Plus cell/batteri 2, min cell/batteri 3
B3: Plus cell/batteri 3, min cell/batteri 4
B+: Plus utgång batteripaket
P+: Plus utgång batteripaket
P-: Min utgång batteripaket
Använd P+ och P- anslutningarna för att ladda och ladda ur batteripaketet.

Observera: Att själv bygga ett batteripaket kräver kunskap och skicklighet. Vid felaktig anslutning av batterierna eller BMW kan batterierna fatta eld eller till och med explodera.
