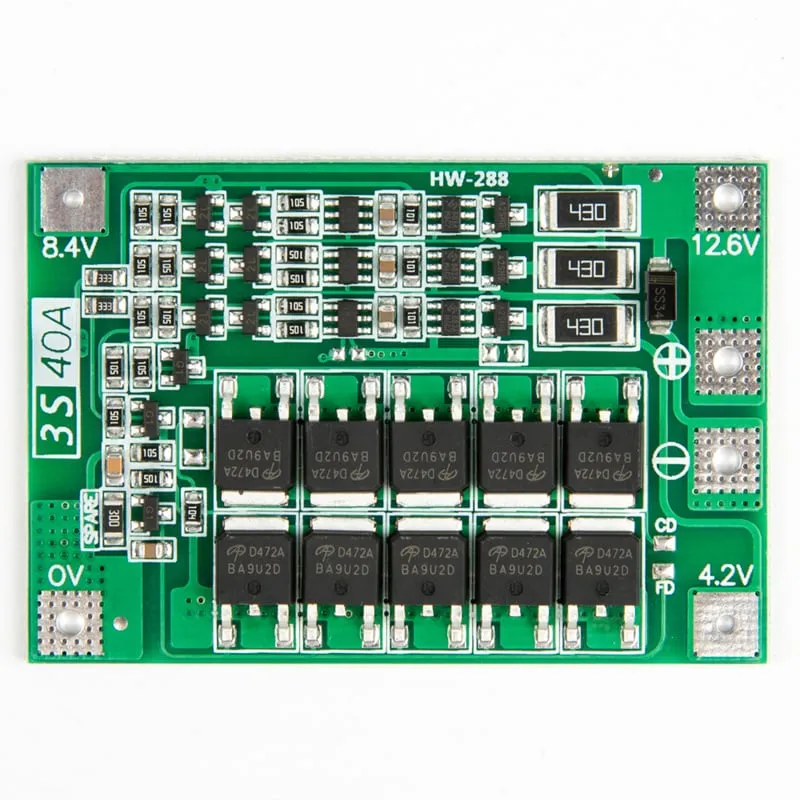

BMS 3S Skyddskrets med balanseringsfunktion

Ett Battery Management System (BMS) för ett 3S-batteripaket. Med denna krets bygger du säkert ett batteripaket av 3 seriekopplade Li-ion/Li-Po-batterier (celler). Kretsen skyddar batteripaketet mot kortslutning, för hög spänning och för låg spänning. Dessutom ser kretsen till att batterierna laddas jämnt (balansfunktion).

Specifikationer:

Laddspänning: 12.6V
Maximal laddström: 25A*
Maximal kontinuerlig urladdningsström: 25A*
Kortslutningsskydd: 45 ± 5A
Överladdningsskyddsspänning (per cell/batteri): 4.28 ± 0.05V
Urladdningsskyddsspänning (per cell/batteri): 2.55 ± 0.08V
Balansfunktion: Ja
Mått: 56x45x2.6mm
*Observera: Detta är maxvärdena för BMS-kretsen. Anslutna batterier kanske inte klarar denna ström!

Pinbeskrivning (Se bilderna för kopplingsschemat):

B-: Minus cell/batteri 1
B1: Plus cell/batteri 1, minus cell/batteri 2
B2: Plus cell/batteri 2, minus cell/batteri 3
B+: Plus cell/batteri 3
P+: Plusutgång batteripaket
P-: Minusutgång batteripaket
Använd P+ och P- anslutningarna för att ladda och ladda ur batteripaketet.

Observera: Att bygga ett Li-ion/Li-Po-batteripaket kräver kunskap. Bygg endast paketet om du vet vad du gör. Felaktig anslutning av batterierna och BMS-kretsen kan göra att batterierna fattar eld eller till och med exploderar.

Mått
Längd: 6cm
Bredd: 4,1cm
Höjd: 0,31cm
