GUVA-S12SD UV Sensor Modul

Analog UV-ljus-till-spänningsomvandlare för att mäta intensiteten av UV-ljus.

GUVA-S12SD UV-sensormodulen används för att detektera intensiteten av ultraviolett strålning. Denna modul har en analog utgång som ändras med intensiteten hos UV-ljuset.

PAKETET BESTÅR AV:

• GUVA-S12SD UV-ljussensormodul
• 3-polig manlig header

VIKTIGASTE EGENSKAPER:

• Detekterar UV-ljus i intervallet 240nm – 370nm
• Analog utgångsspänning proportionell mot UV-indexet för UV-ljus som faller på detektorn
• 3.3 och 5V kompatibel
• GUVA-S12SD är en äkta UV-detektor som endast detekterar ljus från 240 nm till 370 nm, UV-B och större delen av UV-A-spektrumet. Den fångar också upp toppen av UV-C.GUVA-S12SD Responsivity Graph

UVC-våglängder används i blacklights, solarier, UV-strålare för reptiler, bakteriedödande sterilisatorer och liknande tillämpningar. Denna modul kan användas för att övervaka funktionen hos dessa enheter.

Den kan också användas för att mäta UV-indexet, som ger en skala för att avgöra hur intensiv solen är och därmed vilka skyddsåtgärder som bör vidtas.

UV-indexskalan publiceras av EPA och är avsedd att ge människor råd om exponering för solen och vilka skyddsåtgärder de bör vidta för att minimera skador från solen.

SIG eller SIO = Signalutgång – Anslut till MCU:s analoga ingång
GND = jord
VCC = 2,7V till 5,5V. Anslut till MCU:s Vcc (vanligtvis 3,3 eller 5V)
Modulmontering
Modulen levereras med den manliga headerlisten lös. Headern kan lödas fast på modulens övre eller nedre sida beroende på planerad användning, eller så kan ledningar användas för att göra anslutningarna.

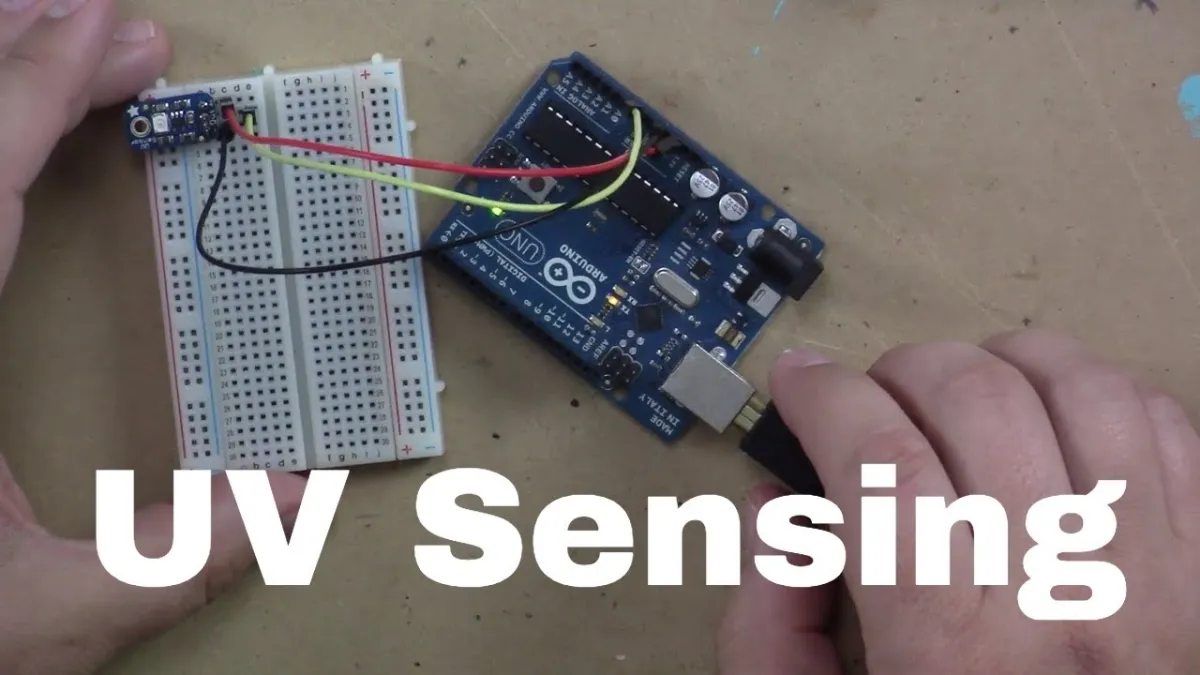

För breadboard-användning placerar vi headers längst ned. Lödning är enklast om headern sticks in i en lödfri breadboard för att hålla den på plats under lödprocessen.

Hur fungerar GUVA-S12SD UV Sensor Module

Modulen innehåller en LM358 dual opamp som omvandlar sensorns nuvarande utgång till en spänning och sedan förstärker den utgången så att den kan läsas av den analoga ingången på en MCU för att göra UV-mätningar.

Förstegens opamp ger en spänning som är proportionell mot fotoströmmen på 4,3 * sensor i µA. Om fotoströmmen är 0,1 µA (0,09 mW/cm^2) är utgången 0,43 V

Detta matar ett andra steg med opamp med en extra förstärkning på 6,1x. I detta exempel är den slutliga utgången 0,43V x 6,1 = 2,62V.

Som den är konfigurerad är modulen särskilt användbar för att mäta måttliga till måttligt höga UV-ljumnivåer eller om sensorn placeras bakom ett filter med neutral densitet för att minska andelen UV som faller på sensorn.

Om det önskas att mäta mycket höga UV-nivåer kan det andra förstärkningssteget kringgås. Detta kan uppnås genom att kortsluta 5,1K-motståndet "512" och ta bort 1K-motståndet till höger om det med märkningen "01B" eller "102". Detta ändrar förstärkningen i utgångsförstärkaren till x1, vilket effektivt tar bort den från kretsen. Med den ändringen beräknas UV-indexet sedan genom att multiplicera utgången med 10.

Observera: från och med 6/2021 anpassar vi denna modul och den levereras nu med ett 1M återkopplingsmotstånd i första steget, som nämnts ovan. Före det datumet var återkopplingsmotståndet 10M. 10M-motstånd är märkta 01F, 1M-motstånd är märkta 01E. Med ett 10M återkopplingsmotstånd är första steget 43 * sensorfotoström i µA. Om fotoströmmen är 0,1 µA (0,09 mW/cm^2) är utgången 4,3 V.
