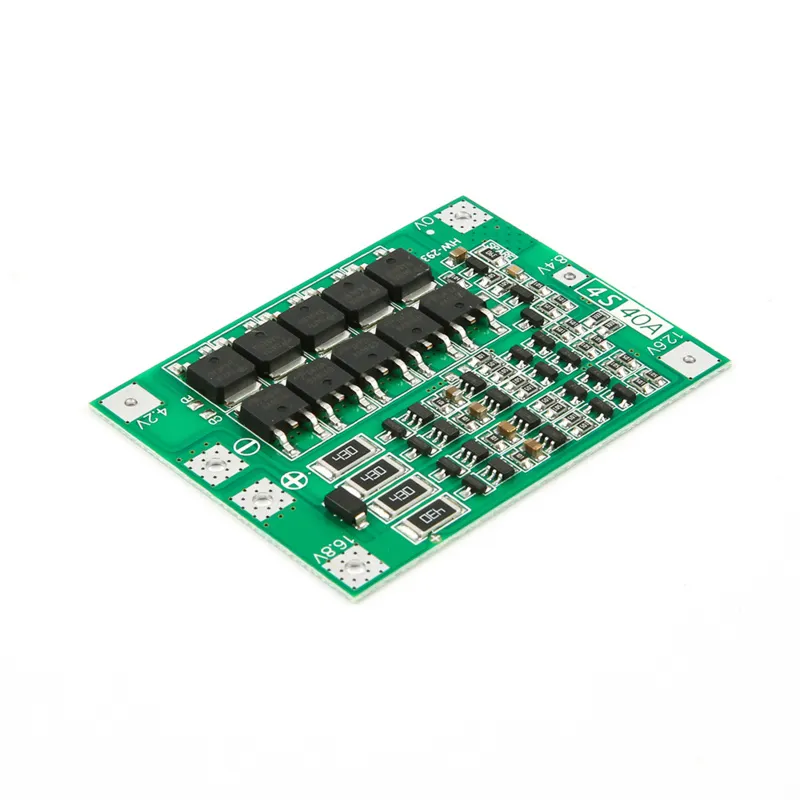

BMS 4S 40A Li-Ion litiumbatteri 18650 laddare PCB

Ett Battery Management System (BMS) för ett 4S-batteripaket. Med denna krets kan du säkert bygga ett batteripaket av 4 seriekopplade Li-ion/Li-Po-batterier (celler). Kretsen skyddar batteripaketet mot kortslutning, för hög spänning och för låg spänning. Dessutom ser kretsen till att batterierna laddas jämnt (balansfunktion).

Specifikationer:

Laddspänning: 16.8V - 18.1V
Maximal laddström: 25A*
Maximal kontinuerlig urladdningsström: 40A*
Kortslutningsskydd: 45 ± 5A
Överladdningsskyddsspänning (per cell/batteri): 4.28 ± 0.05V
Urladdningsskyddsspänning (per cell/batteri): 2.55 ± 0.08V
Balansfunktion: Ja
Mått: 56x45x2.6mm
*Observera: Detta är maxvärdena för BMS-kretsen. Anslutna batterier kanske inte klarar denna ström!

Pinbeskrivning (Se bilderna för kopplingsschemat):

B-: Min cell/batteri 1
B1: Plus cell/batteri 1, min cell/batteri 2
B2: Plus cell/batteri 2, min cell/batteri 3
B3: Plus cell/batteri 3, min cell/batteri 4
B+: Plus utgång batteripaket
P+: Plus utgång batteripaket
P-: Min utgång batteripaket
Använd P+ och P- anslutningarna för att ladda och urladda batteripaketet.

Observera: Att bygga ett Li-ion/Li-Po-batteripaket kräver kunskap. Bygg endast paketet om du vet vad du gör. Felaktig anslutning av batterierna och BMS-kretsen kan göra att batterierna fattar eld eller till och med exploderar.
