Trådlös Programmerbar Relämodul inkl. Fjärrkontroll (4 knappar) - 12V 433Mhz RF

Detta är en multifunktionell Relämodul med RF-fjärrkontroll. Leveransen består av:

1. Reläkort med mottagare

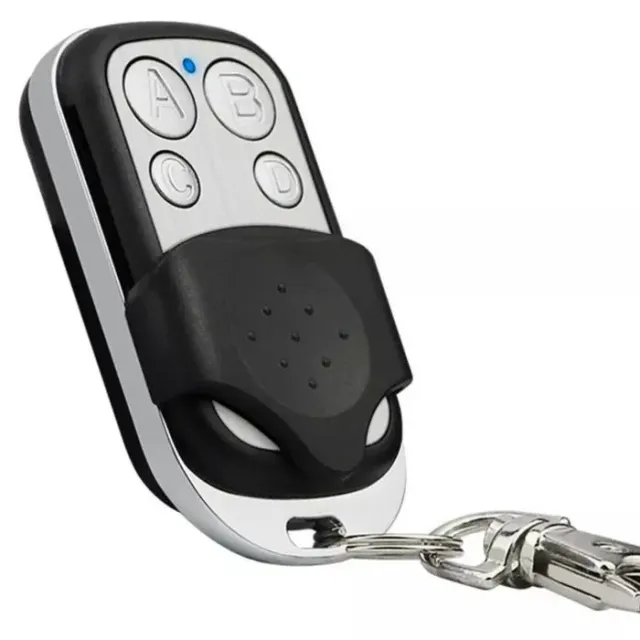

2. Fjärrkontroll med 4 knappar (Stor A/B och liten C/D)
3. Kapsling i form av en plastlåda med låsklämma för reläkortet

Multifunktionell och programmerbar per knapp:

• Pulsbrytare (att trycka på knappen är på och att släppa den är av)
• Self-lock-brytare (att trycka på knappen är på och att trycka på knappen igen är av)
• Self-lock med 2 knappar (knapp 1 är på och knapp 2 är av)
• Tidsfördröjningsfunktion inställbar för 5 sek, 10 sek, 15 sek eller 20 sekunder (Reläet slår till och stängs av igen först efter inställt antal sekunder)

Egenskaper

• Driftspänning: 10-14V;
• Driftström: 40 mA (reläspole)
• Viloström: 6 mA (utan aktivt relä)
• 433 Mhz RF trådlös mottagning
• Sändavstånd > 100m (öppet område)
• Mottagningsavstånd: 80 m
• Relä max belastning: 250V AC-10A, 125V AC- 10A;30V -10A;28V -10A
• Mått relä: 35x30x18mm
• Mått fjärrkontroll: 55x30x13mm

Bruksanvisning för programmering av knappfunktionen
Med programmeringsknappen på kretskortet kan detta relä ställas in på önskad funktion.

Puls- eller momentrelä

Funktion: Varje knapp på fjärrkontrollen kan ställas in som pulsbrytare. Tryck på knappen så slår reläet till och knappen måste hållas in för att den ska förbli på. Så snart knappen släpps slår reläet av igen.

Programmering: Tryck 1x på programmeringsknappen, den blå LED-lampan på kretskortet blinkar 1x. Tryck nu på önskad knapp på fjärrkontrollen och LED-lampan på kretskortet blinkar 3x som bekräftelse. Knappen är nu programmerad och aktiv.

Self lock-relä

Funktion: Varje knapp på fjärrkontrollen kan ställas in som self lock-brytare. Tryck på knappen så slår reläet till. Tryck på knappen igen så slår reläet av igen.

Programmering: Tryck 2x på programmeringsknappen, den blå LED-lampan på kretskortet blinkar 2x. Tryck nu på önskad knapp på fjärrkontrollen och LED-lampan på kretskortet blinkar 3x som bekräftelse. Knappen är nu programmerad och aktiv.

Tidsfördröjningsrelä 5 sekunder

Funktion: När den tilldelade knappen trycks in slår reläet till direkt och stängs av igen efter 5 sekunder.

Programmering: Tryck 4x på programmeringsknappen, den blå LED-lampan på kretskortet blinkar 4x. Tryck nu på önskad knapp på fjärrkontrollen och LED-lampan på kretskortet blinkar 3x som bekräftelse. Knappen är nu programmerad och aktiv.

Tidsfördröjningsrelä 10 sekunder

Funktion: När den tilldelade knappen trycks in slår reläet till direkt och stängs av igen efter 10 sekunder.

Programmering: Tryck 5x på programmeringsknappen, den blå LED-lampan på kretskortet blinkar 5x. Tryck nu på önskad knapp på fjärrkontrollen och LED-lampan på kretskortet blinkar 3x som bekräftelse. Knappen är nu programmerad och aktiv.

Tidsfördröjningsrelä 15 sekunder

Funktion: När den tilldelade knappen trycks in slår reläet till direkt och stängs av igen efter 15 sekunder.

Programmering: Tryck 6x på programmeringsknappen, den blå LED-lampan på kretskortet blinkar 6x. Tryck nu på önskad knapp på fjärrkontrollen och LED-lampan på kretskortet blinkar 3x som bekräftelse. Knappen är nu programmerad och aktiv.

Tidsfördröjningsrelä 20 sekunder

Funktion: När den tilldelade knappen trycks in slår reläet till direkt och stängs av igen efter 20 sekunder.

Programmering: Tryck 7x på programmeringsknappen, den blå LED-lampan på kretskortet blinkar 7x. Tryck nu på önskad knapp på fjärrkontrollen och LED-lampan på kretskortet blinkar 3x som bekräftelse. Knappen är nu programmerad och aktiv.

Relä RESET

Funktion: Radera alla inställningar

Programmering: Tryck 8x på programmeringsknappen, den blå LED-lampan på kretskortet blinkar 8x. Alla knappfunktioner är nu raderade.
