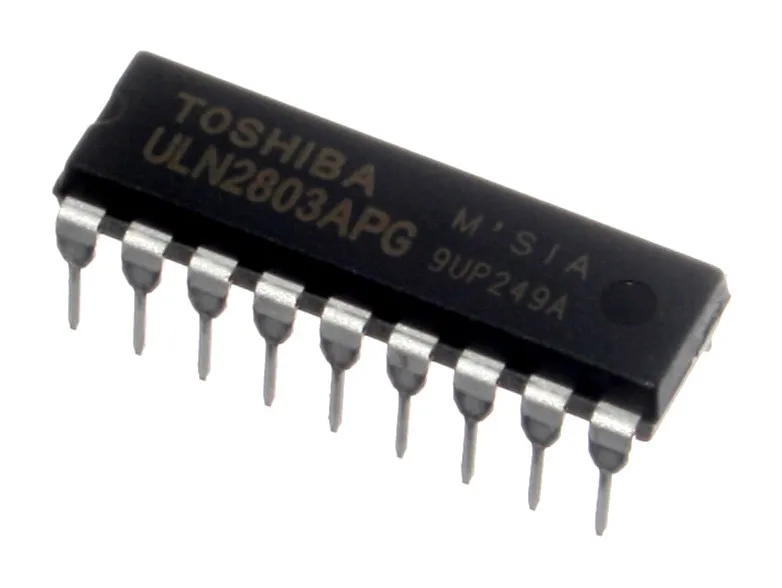

Toshiba ULN2803APG

Toshiba ULN2803APG Darlington-transistor

Toshiba ULN2803APG är en oktal NPN Darlington-transistor, lämplig för olika elektroniska tillämpningar. Denna transistor erbjuder pålitlig prestanda med en maximal kollektor-emitterspänning på 50 V och en maximal DC-kollektorström på 500 mA.

Viktigaste egenskaper

• Tillverkare: Toshiba
• Typ: Darlington-transistor
• Konfiguration: Oktal (8 kanaler)
• Polaritet: NPN
• Maximal kollektor-emitterspänning (VCEO): 50 V
• Maximal DC-kollektorström: 500 mA
• Effektförlust (Pd): 760 mW
• Likströms kollektor/basförstärkning (hFE) minst: 1000
• Uttagstyp: TTL
• Monteringstyp: Through Hole
• Förpackning: DIP-18, levereras i tray
• Driftstemperatur: -40 °C till +85 °C
• Vikt per styck: 1,361 gram

Tillämpningar

Denna transistor är lämplig för kretsar där flera högeffektstransistorer behövs i ett kompakt hölje. Tänk på relästyrning, lampor, displayer och andra TTL-kompatibla tillämpningar.
