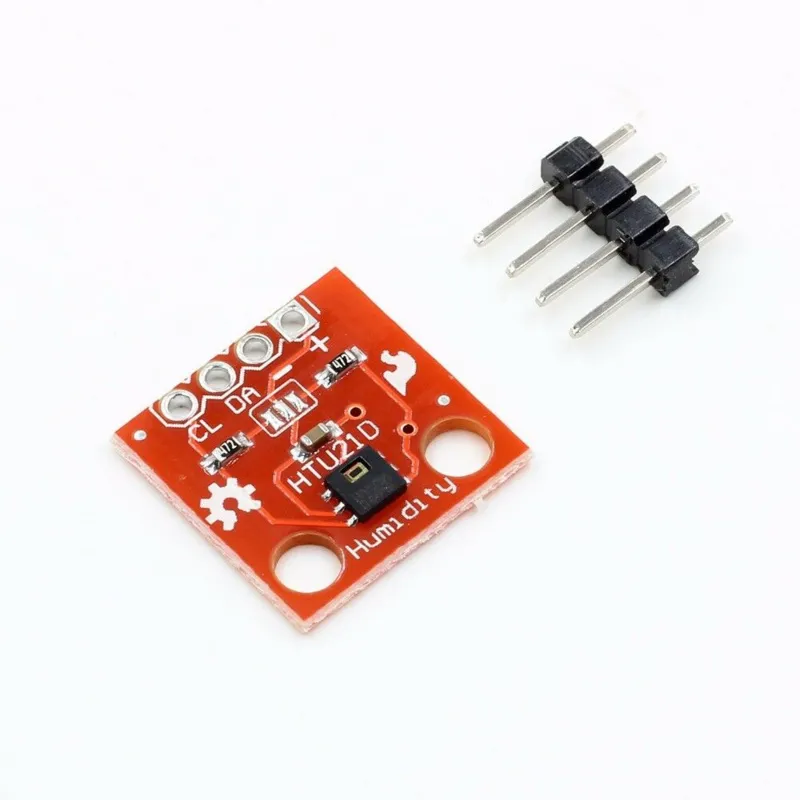

Temperatur/Fuktighet Sensor Modul Breakout - HTU21D

På denna modul sitter HTU21D, en kombinerad fuktighets- och temperatursensor. Själva sensorn arbetar på 3V. Baksidan av modulen innehåller en 3,3V-regulator och nivåskiftande MOSFET-transistorer för att göra modulen kompatibel med både 3,3V och 5V MCU'er. Därför är den väl lämpad att användas för bl.a. Arduino och Esp32.

Tack vare modulens lilla format kan den monteras i nästan vad som helst för övervakning eller reglering av fuktighet och/eller temperatur, såsom termostater, hygrostater, inomhusväderstationer och liknande enheter.

VIKTIGASTE EGENSKAPER:

• Rapporterar fuktighet över ett intervall på 0% till 100% RH
• Noggrannhet för fuktighetsmätning är ±2% över 5 till 95% RH (typ)
• Rapporterar temperatur inom ett intervall på -40 till 125 °C
• Noggrannheten för temperaturavläsningen är ±0,6°C över ett intervall på -30°C till 90°C (typ)
• Snabb <50mS lästid
• Använder I2C-gränssnitt
• 3.3 och 5V logiskt kompatibel

HTU21D-sensorn kan mäta fuktighet över hela intervallet 0 till 100% RH med en typisk noggrannhet på ± 2% över intervallet 5 till 95% med ett maximum på ± 5% i intervallets ändar. Fuktighetsmätningen har som standard en 12-bitars upplösning.

Enhetens maximala temperaturområde är -40 till 125 °C. HTU21D-temperatursensorn har en typisk noggrannhet på ±0,4°C över intervallet 0 till 70°C med ett maximum på ±1°C över -30 till 90°C och ett maximum på ±1,6°C i intervallets ändar från -40 till 125 °C. Temperaturmätningen har som standard en 14-bitars upplösning.

Sensorn har ett litet fönster för luft att komma i kontakt med sensorn. Håll föroreningar borta från detta fönster, eftersom det kan påverka noggrannheten i fuktighetsmätningen. Fönstret måste hållas öppet för luft, men det kan skyddas mot damm och liknande föroreningar med ett PTFE-membran, nät eller annat material som fortfarande släpper igenom luft, eller genom att placera det i ett utrymme där luft passerar igenom men skyddas mot överflödigt damm eller fukt.

Om du löder på kortet är det säkrast att inte använda vätskor för att rengöra kortet, även om det kan göras om man ser till att rengöringslösningen inte tränger in i sensorns fönster.

Modulanslutningar

Modulen har en 4-polig header på kretskortet.

• VIN = Anslut till 3,3 V eller 5 V för att matcha MCU.

• GND = Anslut till systemjord. Denna jord måste vara gemensam med MCU:n.

• SCL = I2C Clock / SCL – Ansluts till SCL på MCU

• SDA = I2C Data / SDA – Ansluts till SDA på MCU

TEKNISKA SPECIFIKATIONER:

• Vcc-intervall 3,3 till 5,5 V
• Vmax <200uA
• Tmin Minsta samplingsperiod 50mS
• Fuktighet Max. intervall 0% till 100% RH (± 5% RH)
• Optimalt intervall 5% till 95% RH (± 2% RH typ)
• Temperatur Max. intervall -40 till 125 °C (±1,6 °C)
• Optimalt intervall -30 till 90°C (±0.6°C typ )
• Mått L x B (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
