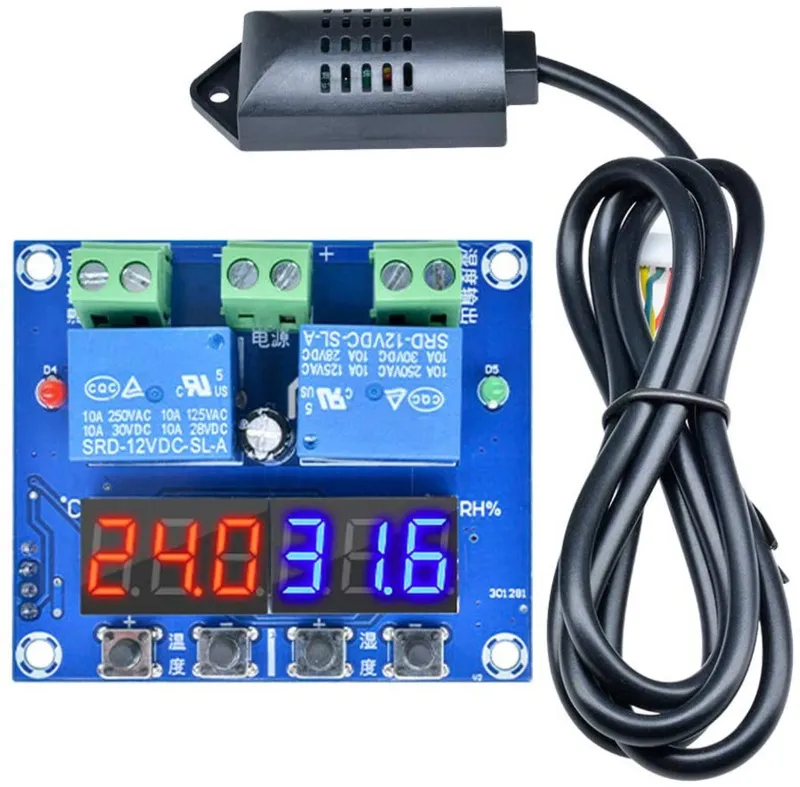

Temperatur- och luftfuktighetsduoreläbrytare 12V

Detta duo-reläkort har en kombinerad temperatur- och luftfuktighetssensor.

I den röda displayen till vänster visas temperaturen och i den blå displayen till höger luftfuktigheten.

Matning: DC 12V
Temperaturområde: -40~120
Fuktighetsområde: 0 ~ 100% RH
Antal reläer: 2
Maximal switchspänning: 30VDC / 250VAC
Maximal switchström: 10A

Sensorledningens längd: 95cm

Mått kretskort (LxBxH): 6,5cm x 5,5cm x 1,7cm
Mått sensor (LxBxH): 6,1cm x 2,6cm x 1,7cm

Bruksanvisning:

Ställa in temperatur

Ställa in inkopplingstemperatur

Håll knapp 1 intryckt i ca. 3 sekunder tills den röda displayen börjar blinka. Den inställda inkopplingstemperaturen visas. Använd knapparna 1 (högre) och 2 (lägre) för att ställa in önskad inkopplingstemperatur. Vänta ca. 5 sekunder så är inkopplingstemperaturen sparad och aktiv.

Ställa in frånkopplingstemperatur

Håll knapp 2 intryckt i ca. 3 sekunder tills den röda displayen börjar blinka. Den inställda frånkopplingstemperaturen visas. Använd knapparna 1 (högre) och 2 (lägre) för att ställa in önskad frånkopplingstemperatur. Vänta ca. 5 sekunder så är frånkopplingstemperaturen sparad och aktiv.

Ställa in luftfuktighet

Ställa in inkopplingsluftfuktighet

Håll knapp 3 intryckt i ca. 3 sekunder tills den blå displayen börjar blinka. Den inställda inkopplingsluftfuktigheten visas. Använd knapparna 3 (högre) och 4 (lägre) för att ställa in önskad inkopplingsluftfuktighet. Vänta ca. 5 sekunder så är inkopplingsluftfuktigheten sparad och aktiv.

Ställa in frånkopplingsluftfuktighet

Håll knapp 3 intryckt i ca. 3 sekunder tills den blå displayen börjar blinka. Den inställda frånkopplingsluftfuktigheten visas. Använd knapparna 3 (högre) och 4 (lägre) för att ställa in önskad frånkopplingsluftfuktighet. Vänta ca. 5 sekunder så är frånkopplingsluftfuktigheten sparad och aktiv.

Mått
Längd: 6,48cm
Bredd: 5,1cm
Höjd: 1,59cm
