SKU: OT5077 Artikelnummer: AA685 EAN: 8720618231123
Denna PWM till spänningsomvandlarmodul är utformad för att omvandla PWM-signaler till en spänning mellan 0-10V, och är lämplig för ett brett spektrum av tillämpningar inom industri och elektronikprojekt.
Modulen har ett arbetsspänningsområde på DC 12V-30V, med en minimal ström på mer än 100mA. Observera att detta är spänningen som krävs för att modulen ska fungera och är oberoende av PWM-signalen.
PWM-signalens frekvensområde är mellan 1KHZ-3KHZ, vilket gör modulen kompatibel med ett stort antal enheter och styrenheter.
PWM-signalens ingångsnivåområde kan ställas in på 4.5 till 10V nivå (för konventionella industriella styrkort som MACH3-kortet och gränssnittet för en 5V CPU) eller på 12 till 24V nivå (främst avsett för det konventionella PLC-gränssnittet).
Med en jumper-pin är detta som standard inställt på 4.5 till 10V nivå.
Omvandlingsområdet från PWM till spänning är 0%-100%, med en tolerans på 5%. Detta innebär att du enkelt kan justera utspänningen mellan 0-10V genom att justera PWM-duty cycle.
PWM till spänningsomvandlarmodulen är kompakt och enkel att installera och använda. Modulen erbjuder flexibla alternativ för att justera signalnivån, vilket gör den lämplig för ett brett spektrum av tillämpningar, såsom motorhastighetsreglering, LED-dimning och temperaturreglering.
Produktspecifikationer:
Så här kopplar du PWM till spänningsomvandlarmodul 0-10V till en Arduino UNO eller ESP32, med ett exempelsketch som du kan ladda upp direkt.

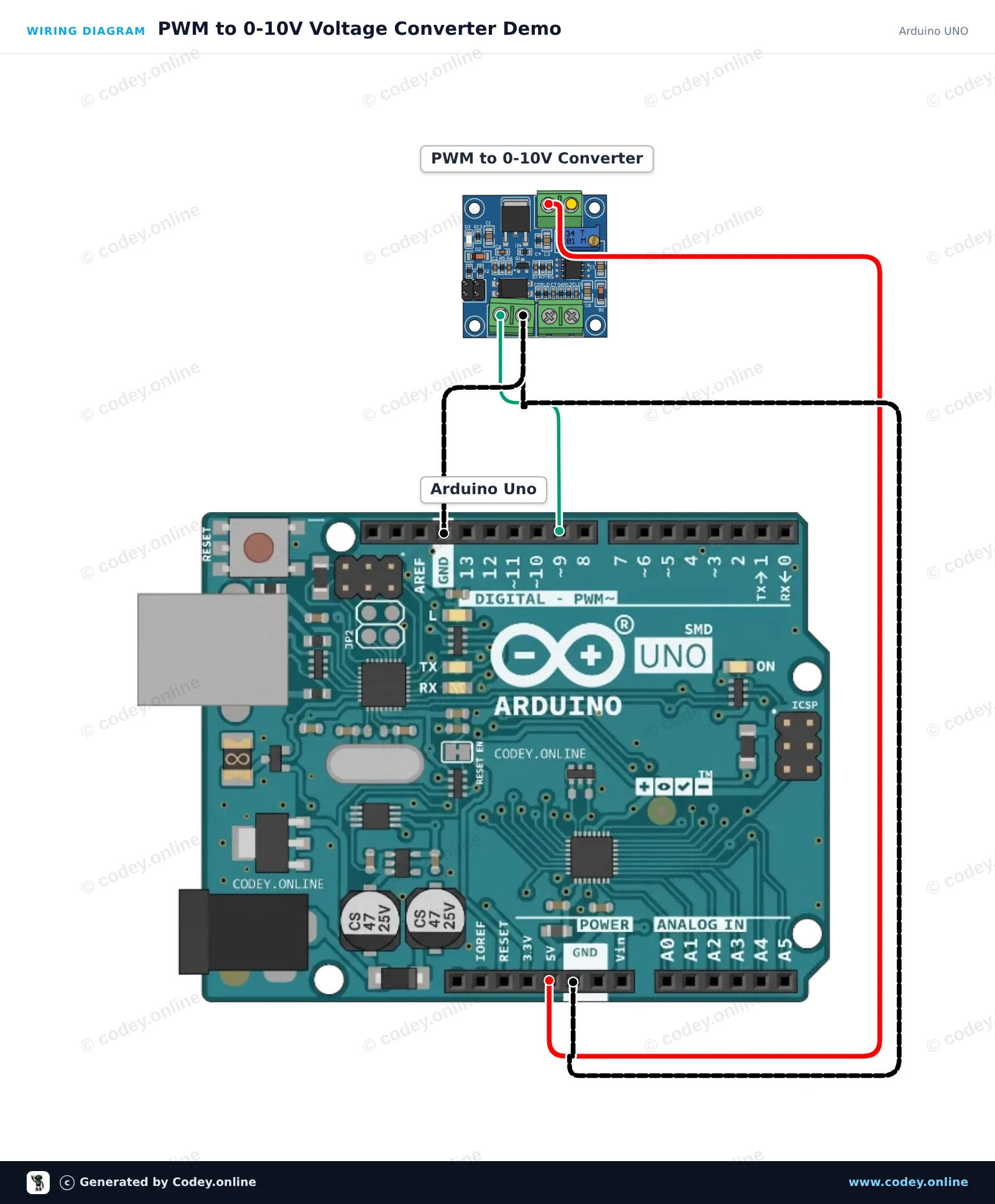

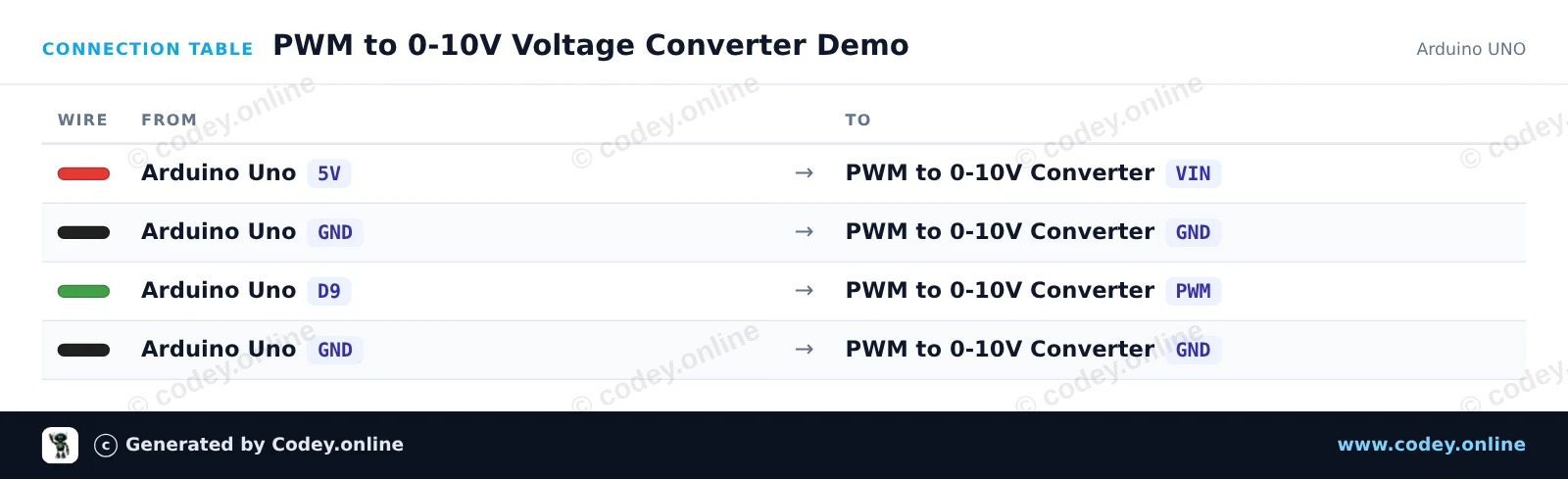

This project demonstrates how to generate an analog control voltage (0-10V) using an Arduino PWM output. The Arduino outputs a varying PWM signal on pin 9, which the module converts into a proportional DC voltage at the VOUT terminal. Open the Serial Monitor to observe the current PWM duty cycle as the output sweeps up and down.
English
Nederlands
Frans
Deutsch
Italiano
Español
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : PWM to 0-10V Voltage Converter Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : PWM naar Voltage converter module 0-10V
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// PWM to 0-10V Voltage Converter Demo
const int pwmPin = 9;
void setup() {
pinMode(pwmPin, OUTPUT);
Serial.begin(115200);
Serial.println(F("PWM to Voltage Converter initialized."));
}
void loop() {
// Ramp up output voltage (0% to 100% duty cycle)
Serial.println(F("Ramping voltage up..."));
for (int duty = 0; duty <= 255; duty += 5) {
analogWrite(pwmPin, duty);
Serial.print(F("Duty cycle: "));
Serial.print((duty * 100) / 255);
Serial.println(F("%"));
delay(50);
}
delay(1000);
// Ramp down output voltage (100% to 0% duty cycle)
Serial.println(F("Ramping voltage down..."));
for (int duty = 255; duty >= 0; duty -= 5) {
analogWrite(pwmPin, duty);
Serial.print(F("Duty cycle: "));
Serial.print((duty * 100) / 255);
Serial.println(F("%"));
delay(50);
}
delay(1000);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

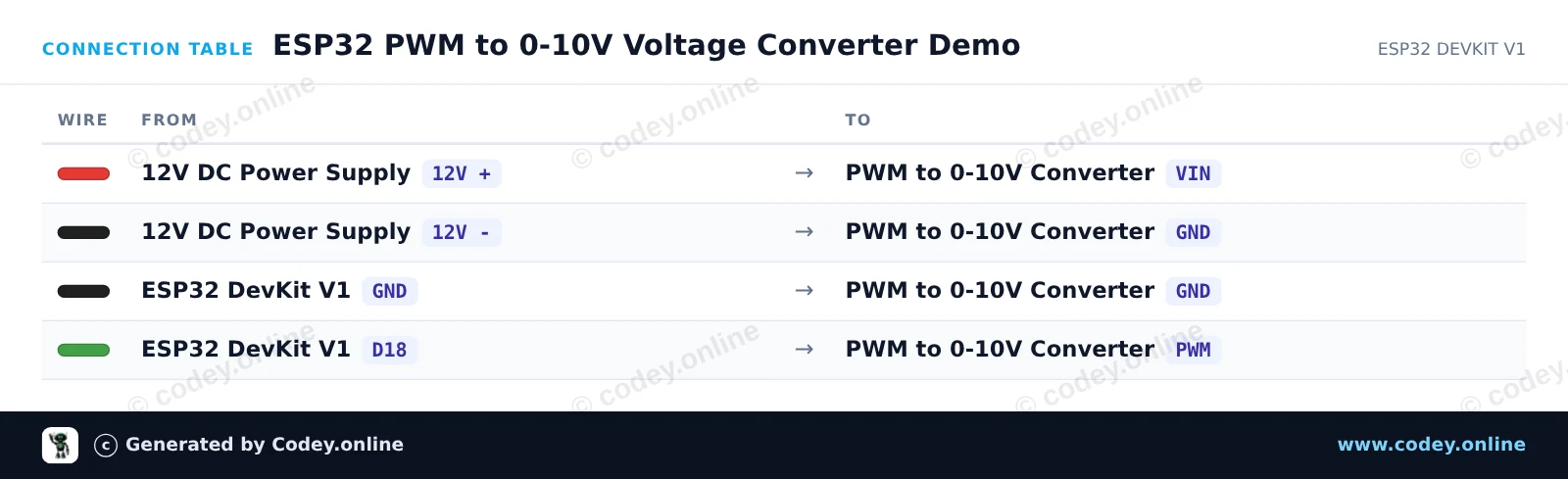

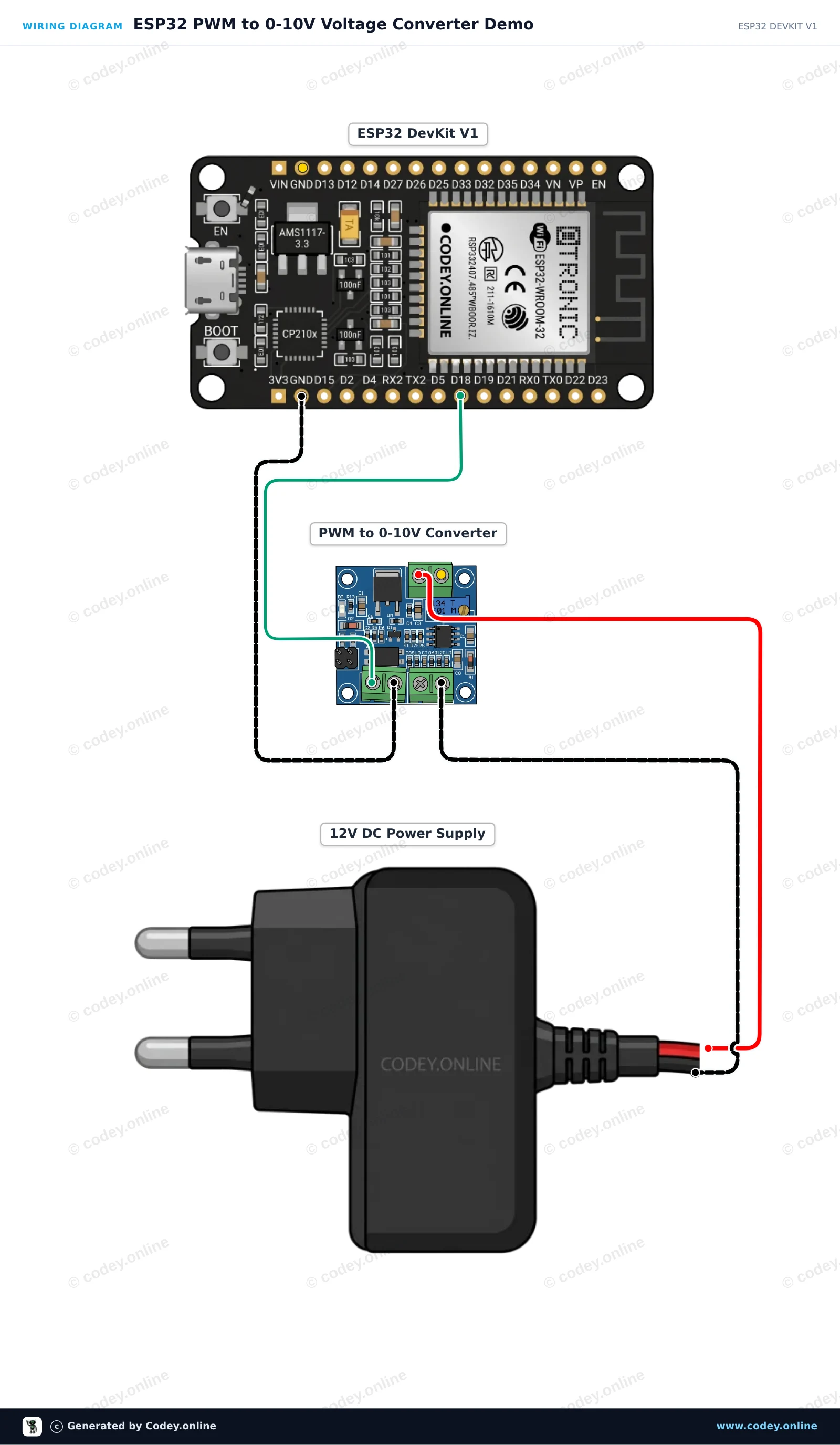

This project demonstrates converting a digital PWM signal from the ESP32 into an analog 0-10V control voltage using the PWM-to-Voltage converter module. The module is powered by an external 12V DC supply and controlled via GPIO 18. The sketch sweeps the PWM duty cycle from 0% to 100%, generating an analog output ranging from 0V to 10V (ideal for PLCs, VFDs, or industrial dimmers).
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 PWM to 0-10V Voltage Converter Demo
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : PWM naar Voltage converter module 0-10V
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// PWM to 0-10V Converter Module Demo with ESP32
// Connect GPIO 18 to PWM input and external 12V DC to module VIN
const int pwmPin = 18;
void setup() {
Serial.begin(115200);
pinMode(pwmPin, OUTPUT);
Serial.println("ESP32 PWM to 0-10V Converter Demo Started");
}
void loop() {
// Sweep output from 0V up to 10V in steps
for (int duty = 0; duty <= 255; duty += 25) {
analogWrite(pwmPin, duty);
float expectedVoltage = (duty / 255.0) * 10.0;
Serial.print("PWM Duty: ");
Serial.print(duty);
Serial.print("/255 | Approx Output: ");
Serial.print(expectedVoltage, 1);
Serial.println(" V");
delay(1000);
}
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
