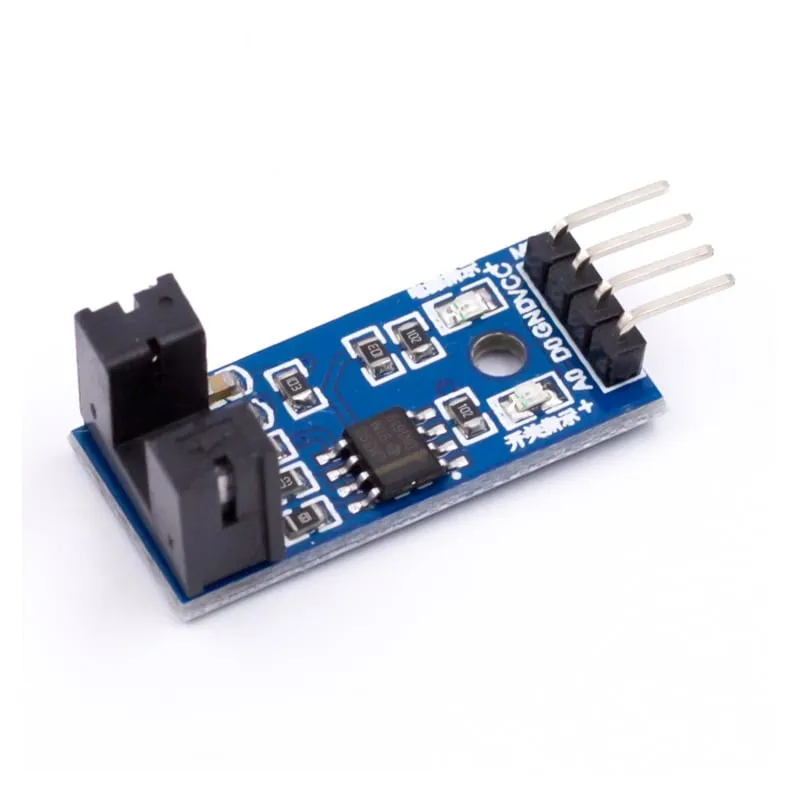

Optisk hastighetssensormodul

Huvudsyftet med denna modul är att kontrollera motorns hastighet.

Vanligt använd för detektering av motorhastighet, pulsräkning, positionsgräns, etc.

Kan användas med en mikrokontroller som en Arduino för detektering av motorhastighet, pulsräkning, positionsgräns, etc. I princip mäter varje hastighetsmätare enkelt den hastighet med vilken en händelse inträffar.

Vanligtvis görs detta genom att räkna händelserna under en viss tidsperiod (integrationsintervall) och sedan helt enkelt dela antalet händelser med tiden för att få hastigheten.

Detta är en enkel modul att arbeta med. Fysisk avbrott av den optiska sensorns visuella bana genom ett slags hjul med slitsar eller en liknande mekanism (en optisk sensor består vanligtvis av en lysdiod som står för belysningen, och en fototransistor som känner av närvaron eller frånvaron av denna belysning).

Den optiska sensorn som används här består av en infraröd ljusemitterande diod och en fototransistor. Detta förhindrar både störningar från externa ströljuskällor och, genom att de två komponenterna matchas mot varandra för en specifik strålningsfrekvens, är de fortfarande immuna mot oönskade störningar.

DO-utgångsgränssnittet kan direkt anslutas till en IO-port på en mikrokontroller, om det finns en blockdetekteringssensor, såsom hastigheten på motorencodern kan detekteras.

DO-moduler kan anslutas till reläet, gränslägesbrytaren och andra funktioner, det kan också med den aktiva summermodulen sätta ihop ett alarm.

Utrustad med:

Optisk kopplingssensor, bredd 5 mm;

Utgångsstatuslampa:

Om utgången är hög är lamporna släckta. Om utgången är låg är den på. (Om den är täckt kommer den att ge en hög nivå; annars kommer den att ge en låg nivå)
Utrustad med ett fast monteringshål, enkel att installera!
Använd LM393 bredspänningskomparator
Specifikation:

Driftspänning (VDC): 3,3 till 5

Komparator: LM393

Utgång: Digital växlingsutgång (0 och 1)

Längd (mm): 32

Bredd (mm): 14

Höjd (mm): 13

Vikt (g): 2

Kopplingsspecifikation:

VCC Anslut den positiva 3.3 5 v matningen
GND Anslut den negativa matningen
DO TTL-växlingssignalutgång:
AO Denna modul fungerar inte
Paketet innehåller:
1 x hastighetsmätningssensormodul
