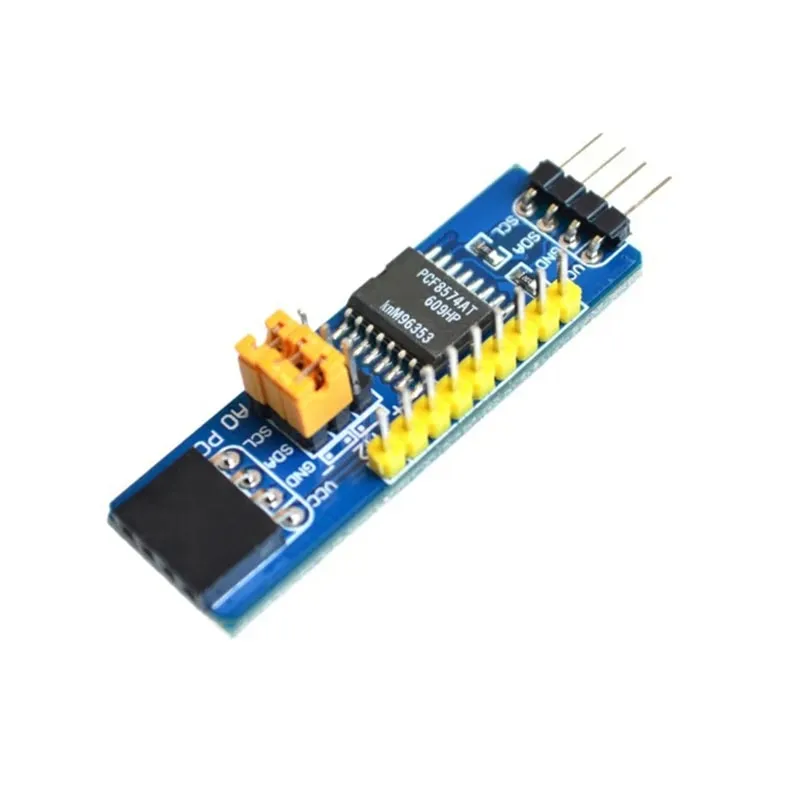

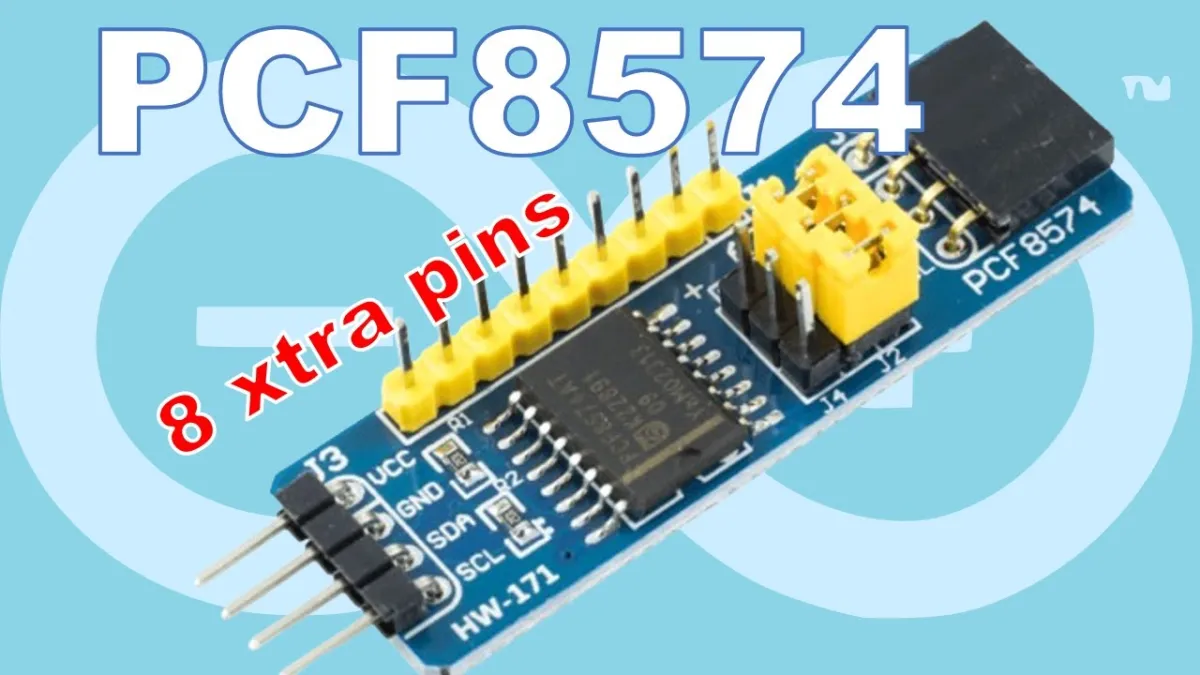

I2C till IO-expansionsmodul PCF8574

Upptäck mångsidigheten hos PCF8574 I2C-till-IO-expansionsmodulen och utöka möjligheterna i dina projekt utan att begränsas av antalet tillgängliga pinnar. Perfekt för ett brett spektrum av tillämpningar:

• Membranknappsats: Förenkla anslutningen av din knappsats och läs av varje knapp via I2C-bussen, vilket sparar värdefulla IO-pinnar.
• LCD-displayer: Förvandla displayer med många pinnar, såsom 16x2- eller 20x4-teckendisplayer, för styrning med endast två I2C-pinnar.
• Digitala sensorer: Anslut digitala sensorer med enkel utgång till PCF8574 och kommunicera via I2C, vilket eliminerar behovet av flera digitala IO-pinnar.
• LED:er och LED-remsor: Hantera på/av-status för LED:er effektivt via I2C, idealiskt för statusindikatorer eller enkla visuella displayer.
• Knappar och brytare: Integrera flera inmatningselement smidigt i ditt projekt, alla avlästa via en enda I2C-buss, för en snygg och effektiv uppsättning.
• Reläkort: Styr strömkretsar eller andra enheter med hjälp av PCF8574 och förenkla dina kopplingsscheman avsevärt.

PCF8574-modulen öppnar dörren till en värld av möjligheter, så att du kan skapa komplexa projekt utan begränsningarna av antalet IO-pinnar. Lämplig för både hobbyister och professionella som vill ta sina projekt till nästa nivå.

Egenskaper:

• Spänning: 2.5 till 6V DC
• Med byglar kan du ställa in I2C-adressen efter önskemål
• Ger 8 extra pinnar per modul, som kan fungera både som ingångs- och utgångspinnar
• Inbyggda pull-up-motstånd för I2C-bussen
• Möjlighet att ansluta upp till 8 moduler för utökning av pinnar
• Modulen använder chipet PCF8574(T) eller PCF8574A(T); "A"-varianten har en avvikande I2C-adress

OBS för utsignaler som kräver mer än 10μA behövs ett externt pull-up-motstånd. Utsignaler under denna tröskel behöver inget extra motstånd och kan leverera upp till 25mA, som förklaras i databladens avsnitt 10.1 och 13.

Använda flera moduler
Att koppla ihop fler än tre moduler kan leda till ett otillräckligt högt I2C pull-up-motstånd (lägre än 333Ω), vilket överbelastar mikrokontrollerns I2C-port. Vi rekommenderar i så fall att ta bort pull-up-motstånden från de extra modulerna, så att endast tre moduler är försedda med dessa motstånd. Dessa motstånd känns igen på märkningen med koden 102 eller 1001.
