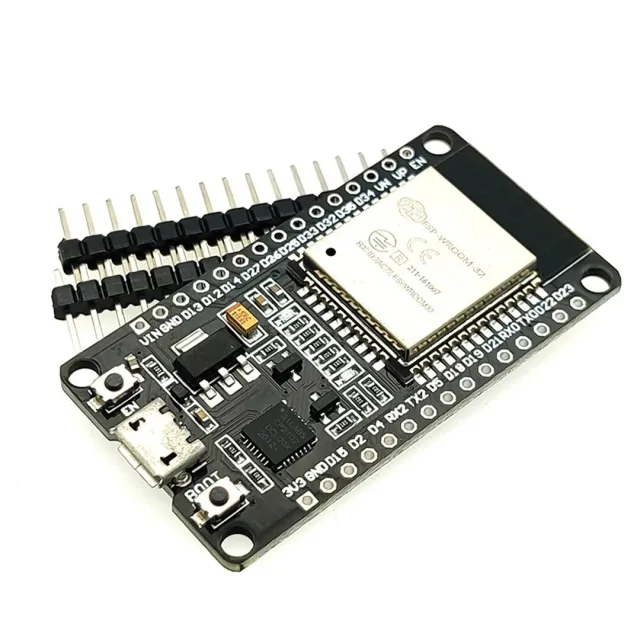

ESP32 USB-C WROOM 4Mb Devkit V1 Board med WiFi Bluetooth och Dual Core processor

ESP32-utvecklingskortet med USB-C-anslutning är det perfekta valet för IoT (Internet Of Things)-projekt tack vare de inbyggda WiFi- och Bluetooth-funktionerna. Detta kort är enkelt att programmera via Arduino IDE. För instruktioner om installationen i Arduino IDE, se den medföljande YouTube-videon.

Denna modell är också kompatibel med WLED och kan snabbt tas i bruk med hjälp av OTRONIC ESP32-manualen, särskilt utformad för ESP32 Devkit V1-kortet.

Viktigt: Denna ESP32 Devkit V1-modell passar inte på ett standardbreadboard, till skillnad från ESP32-S, som är kompatibel med standardbreadboards.

Funktionerna hos detta ESP32-kort omfattar:

- 18 Analog-to-Digital Converter (ADC)-kanaler
- 3 SPI-gränssnitt
- 3 UART-gränssnitt
- 2 I2C-gränssnitt
- 16 PWM-utgångskanaler
- 2 Digital-to-Analog Converters (DAC)
- 2 I2S-gränssnitt
- 10 Capacitive sensing GPIOs

ESP32 Wroom32 DevKit har totalt 25 GPIOs, varav vissa endast kan användas som input.

Strömförsörjning till ESP32 DevKit V1 kan ske både via den inbyggda USB-C-kontakten (5V) och direkt via "VIN"-pinnen. Kortet fungerar med en extern matning på 6 till 20 volt. Vid användning av mer än 12V kan spänningsregulatorn överhettas, vilket förkortar livslängden. I så fall rekommenderas att använda en STEP DOWN-omvandlare för att sänka spänningen.

Vissa GPIOs är endast för input och kräver ett externt pullup-motstånd om de används som input pullup. En översikt över pins med och utan intern pull up finns tillgänglig.

Detta kort stöder olika WiFi-kommunikationsmetoder:

- Som mini access point
- Som WiFi-klient
- Som webbserver
- Peer-to-peer med ESP Now

ESP Now möjliggör direkt kommunikation mellan moduler via deras MAC-adress, inklusive återkoppling om mottagning av data för tillförlitlig meddelandeöverföring.

Upp till 20 ESP32-kort kan kommunicera med varandra via ESP Now, vilket möjliggör modulära och snabba utbyggnader av ditt projekt.

Vid leverans är header pins redan lödda, vilket gör kortet direkt klart för användning.

För att programmera ESP32 i Arduino IDE krävs några förberedande steg, inklusive installation av Arduino IDE-programvaran, tillägg av ESP32 board manager-URL:en och val av rätt kort och rätt COM-port.

Om det i Arduino IDE under VERKTYG -> PORT inte finns någon COM-port tillgänglig kan det vara så att CH340C-drivrutinen behöver installeras om. Detta är USB-chippet på detta kort. Sök på Google eller ladda ner drivrutinen här:

Ladda ner CH340-drivrutin för Windows

Ladda ner CH340-drivrutin för Mac

Ladda ner CH340-drivrutin för Linux

Kortets mått:
- Längd: 5,23cm
- Bredd: 2,82cm
- Höjd: 1,33cm
