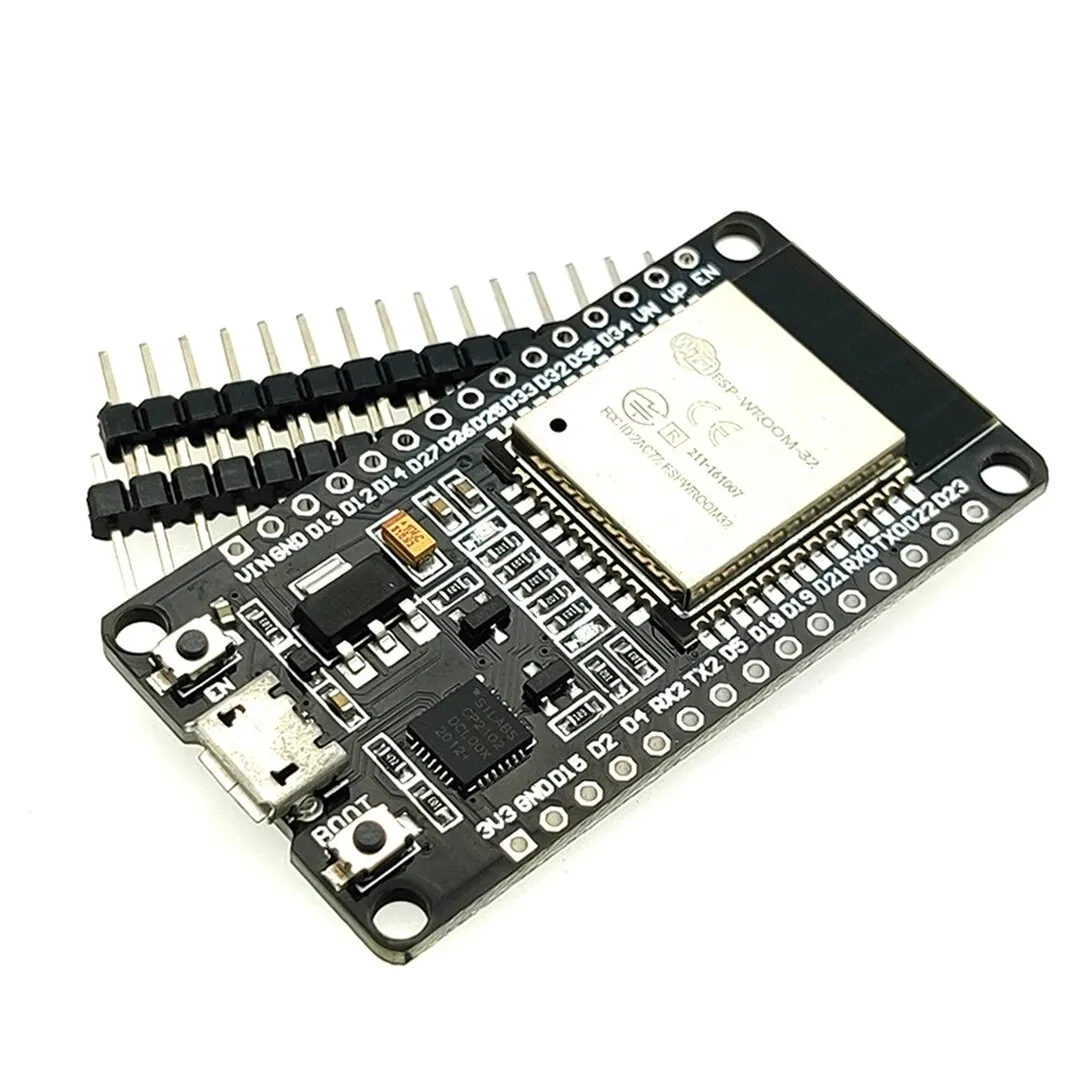

ESP32 WROOM 4Mb Devkit V1 med lösa header pins

ESP32-utvecklingskortet är idealiskt för IoT (Internet Of Things)-projekt eftersom det har inbyggd WiFi och Bluetooth. Det kan enkelt programmeras via Arduino IDE. Se Youtube-videon ovan för installationen av detta kort i Arduino IDE.

Använd OTRONIC ESP32-handboken för att snabbt komma igång med ditt ESP32 Devkit V1-kort.

OBS: Detta ESP32 Devkit V1 passar INTE på ett standard breadboard. ESP32-S passar DÄREMOT på ett standard breadboard.

Detta ESP32-kort har:

• 18 analoga-till-digitala omvandlar-kanaler (ADC)
• 3 SPI-gränssnitt
• 3 UART-gränssnitt
• 2 I2C-gränssnitt
• 16 PWM-utgångskanaler
• 2 digitala-till-analoga omvandlare (DAC)
• 2 I2S-gränssnitt
• 10 kapacitiva avkännings-GPIO:er

ESP32 Wroom32 DevKit har totalt 25 GPIO:er, varav vissa endast kan användas som ingång.

Endast ingångspinnar
GPIO 34
GPIO 35
GPIO 36
GPIO 39
Alla pinnar har inte input pullup, du behöver extern pullup på dessa pinnar när de används som input pullup.

Inte alla pinnar har en intern pullup och då måste du placera ett externt pullup-motstånd. Här är en översikt.

Pinnar med intern pull up INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Pinnar utan intern pull up
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Det fina med detta kort är att du kan använda det på flera olika sätt när det gäller WiFi-kommunikation.

1. Som mini access point
2. Som WiFi-klient
3. Som webbserver
4. Peer-to-peer med ESP Now

Det sista vill vi förklara lite närmare. ESP NOW är en teknik som gör det möjligt att direkt låta modulerna kommunicera med varandra via deras MAC-adress. Dessutom skickas ett meddelande tillbaka om data har mottagits, vilket gör det möjligt att kontrollera om meddelanden kommer fram och validera detta.

Med ESP Now kan du arbeta mycket modulärt och det går dessutom blixtsnabbt. På detta sätt kan du låta ditt program köra på den ena ESP32:n medan du låter dina andra ESP32-kort bara reagera och på sätt och vis fungera som en utbyggnad av dina GPIO-pinnar.

1 ESP32 kan kommunicera med maximalt 20 andra kort.

En bra förklaring av ESP NOW av Andreas Spiess hittar du här: https://www.youtube.com/watchv=6NsBN42B80Q

Leverans:
Header pins är INTE lödda och medföljer lösa.

Installera ESP32 i Arduino IDE

För att kunna programmera ESP32 i Arduino IDE måste först några saker ställas in:

1. Installera Arduino IDE-programvaran (www.arduino.cc)
2. Gå i Arduino IDE till FIL och sedan till INSTÄLLNINGAR.
3. Fyll i följande URL under FLER BOARD MANAGER URLER: https://dl.espressif.com/dl/package_esp32_index.json
4. Gå nu till VERKTYG, BOARD och BOARD HANTERING
5. Sök efter rätt library (ESP32 by Espressif Systems) och installera det (detta behöver bara göras 1 gång)
6. Välj kortet DOIT ESP32 Devkit V1 i listan under VERKTYG, BOARD
7. Ställ in uppladdningshastigheten på 115200 baud
8. Ställ in porten på rätt COM-port

ESP32 fungerar inte eller inte bra Se lösningarna nedan.

Uppladdning av kod till ESP32 fungerar inte eller ger meddelandet A fatal error occurred: “Failed to connect to ESP32: Timed out Connecting...

Om du märker under uppladdningen att inget händer kan du under uppladdningen kort hålla BOOT-knappen på ESP32-kortet intryckt. Så snart uppladdningen startar kan du släppa den igen. Det gäller att hitta rätt ögonblick.

ESP32 har ingen COM-port i Arduino IDE

Om det i Arduino IDE under VERKTYG -> PORT inte finns någon COM-port tillgänglig kan det vara så att CP210x-drivrutinen behöver installeras om. Detta är USB-chippet på detta kort. Sök på Google eller ladda ner drivrutinen här: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

Det kan också bero på micro USB-kabeln som kanske inte är en datakabel. Det finns många så kallade laddkablar i omlopp som bara är lämpliga för att ladda till exempel en telefon. Byt kabeln mot en lämplig micro USB-datakabel eller beställ en lämplig kabel på otronic.nl.

ESP32 Serial monitor fungerar inte eller visar konstiga tecken i Arduino IDE

Ställ in baud rate i Serial Monitor-fönstret längst ned till höger på 115200 baud.

ESP32 GPIO-pinnar stämmer inte överens med pinnarna i koden

GPIO-pinnarna på ESP-utvecklingskort stämmer inte alltid överens med värdena som är tryckta på korten. Därför är det viktigt att alltid konsultera rätt PINOUT-schema. Detta hittar du bland annat i OTRONIC ESP32 Snabbstartsguide

Mått
Längd: 5,23cm
Bredd: 2,82cm
Höjd: 1,33cm
