ESP32-S3 Super Mini 4MB Flash och 2MB PSRAM

ESP32-S3 Super Mini 4MB Flash och 2MB PSRAM

ESP32-S3 Super Mini är ett litet och kraftfullt utvecklingskort för IoT, hemautomation, sensorer, displayer, USB-enheter och inbyggd elektronik. Kortet har en snabb dual-core ESP32-S3-processor, inbyggd WiFi, Bluetooth Low Energy, native USB, 4 MB flashminne och 2 MB PSRAM.

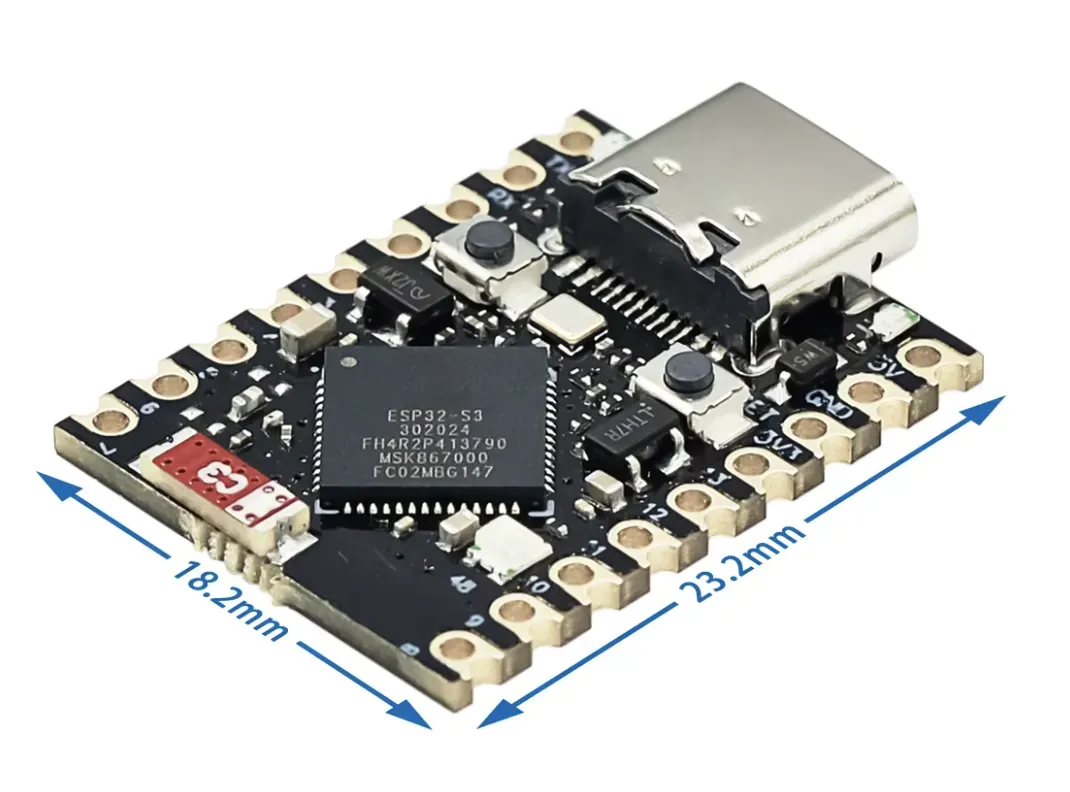

Med en storlek på cirka 22,52 × 18 mm erbjuder detta kort mycket beräkningskraft och anslutningsmöjligheter på en liten yta. Standardavståndet mellan pinnarna på 2,54 mm gör integration i olika projekt enkel. De medföljande pinheaders måste lödas fast själv.

Viktigaste egenskaper

• ESP32-S3 dual-core Xtensa LX7-processor upp till 240 MHz
• 4 MB flashminne och 2 MB QSPI PSRAM
• 512 KB internt SRAM och 384 KB ROM
• 2,4 GHz WiFi och Bluetooth 5 Low Energy
• Native USB via USB-C, utan extra USB-till-serieomvandlare
• 32 GPIO-anslutningar, 16 ADC-ingångar
• Programmerbar WS2812 RGB-led och statusleds
• Stöd för Arduino IDE, PlatformIO, ESP-IDF, ESPHome och MicroPython
• Firmwareuppladdning via USB och OTA
• Kompakt format: cirka 22,52 × 18 mm

Tekniska specifikationer

• Mikrokontroller: ESP32-S3
• Processor: Dual-core Xtensa LX7, 240 MHz
• Internt SRAM: 512 KB
• ROM: 384 KB
• Flashminne: 4 MB
• PSRAM: 2 MB QSPI
• WiFi: 2,4 GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth 5 Low Energy
• USB-anslutning: USB-C (native USB 2.0, USB OTG, USB Serial/JTAG)
• GPIO: 32 pinnar
• ADC: 16 ingångar
• UART: Upp till 3 controllers
• I²C: Upp till 2 controllers
• SPI: Upp till 4 controllers
• PWM: Upp till 8 kanaler
• Logiknivå: 3,3 V
• Strömförsörjning: 5 V via USB-C eller 5V-pin
• Mått: Cirka 22,52 × 18 mm
• Pinnavstånd: 2,54 mm

Anslutningar och pinnar

Kortet har 37 anslutningspositioner, varav 32 kan användas som GPIO. Det finns också anslutningar för 5 V, 3,3 V och GND. Vanligt använda GPIO-pinnar utan specialfunktioner under uppstart är bland annat:

• GPIO1, GPIO2, GPIO4, GPIO5, GPIO6, GPIO7, GPIO8
• GPIO15, GPIO16, GPIO17, GPIO18, GPIO21

Kontrollera alltid pinouten och mjukvarukraven för permanenta anslutningar, eftersom vissa pinnar kan ha specialfunktioner under uppstart eller felsökning.

Inbyggda lysdioder och knappar

• Programmerbar WS2812 RGB-led (ansluten till GPIO48)
• Röd statusled (ansluten till GPIO48)
• Blå laddstatusled (för batteri, inte mjukvarustyrd)
• BOOT-knapp
• RESET-knapp

Aktivera PSRAM

2 MB PSRAM är inte aktiv som standard i alla utvecklingsmiljöer. I Arduino IDE måste du uttryckligen välja “QSPI PSRAM” i kortinställningarna. I PlatformIO och ESPHome krävs också specifika konfigurationer för att aktivera PSRAM.

Programmering och användning

USB-C-porten är direkt ansluten till det inbyggda USB-gränssnittet, vilket gör att ingen extra USB-till-serieomvandlare behövs. För programmering via Arduino IDE måste “USB CDC On Boot” vara aktiverat.

Om kortet inte känns igen eller uppladdningen misslyckas, följ dessa steg:

• Håll BOOT-knappen intryckt
• Anslut USB-kabeln eller tryck kort på RESET
• Starta firmwareuppladdningen
• Släpp BOOT-knappen
• Tryck på RESET efter uppladdning för att starta programmet

Kommunikation och kringutrustning

ESP32-S3 Super Mini stöder flera gränssnitt: GPIO, ADC, PWM, UART, I²C, SPI, I²S, USB, WiFi och Bluetooth Low Energy. Detta gör det lämpligt för sensorer, reläer, displayer, LED-remsor, motorstyrningar, minnesmoduler och andra digitala eller analoga komponenter.

Möjliga användningsområden

• IoT-sensorer och trådlös mätutrustning
• Hemmautomation och automatisering (Home Assistant, ESPHome, MQTT)
• Displayer och grafiska gränssnitt
• Dataloggers och robotik
• USB-HID-enheter, tangentbord och controllers
• LED-remsor och interaktiv belysning
• Bluetooth Low Energy-enheter
• Ljud- och talbehandling
• Kompakta inbyggda system och edge-AI-tillämpningar

Leveransomfattning

• 1× ESP32-S3 Super Mini utvecklingskort
• Matchande pinheaders (ej förlödda)

Observera

• Pinheaders måste lödas fast själv
• USB-C-kabel med datastöd krävs för programmering
• GPIO arbetar på 3,3 V logiknivå och är inte 5V-tålig
• Kontrollera alltid pinout och funktionen hos anslutna komponenter
