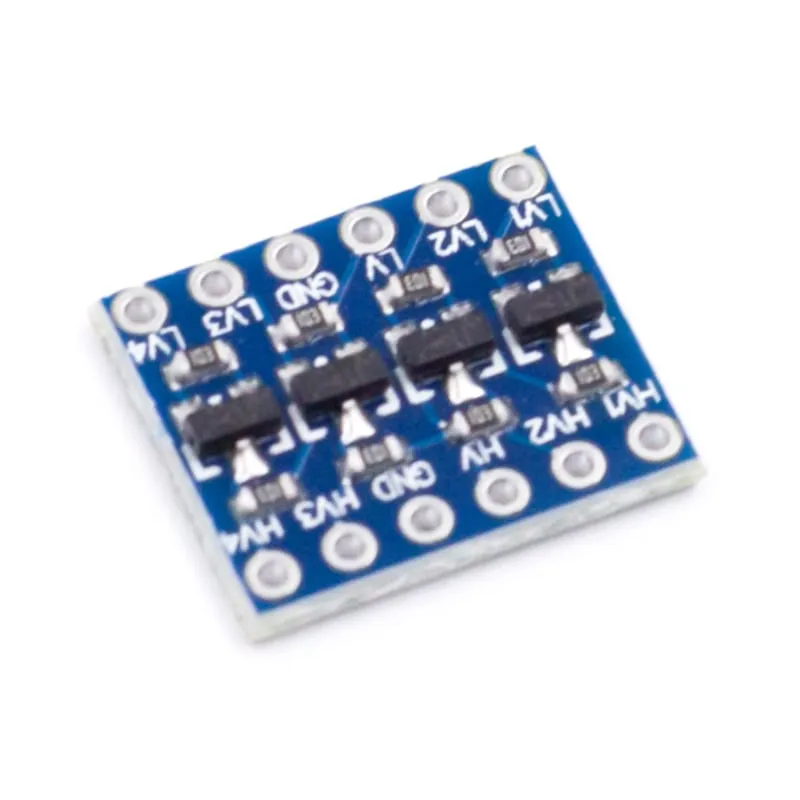

4-kanals logic voltage level converter

Denna modul kan för 4 kanaler i båda riktningarna göra spänningsomvandling mellan 1.8V, 2.8V, 3.3V och 5V digitala signaler, såsom seriell data, I2C och ISP (<2Mhz). För varje kanal används en N-channel MOSFET i följande uppställning:

Den som ansluter en egen krets istället för en mikrokontroller måste komma ihåg att det vid ingången behövs en anslutning till jord mellan pulserna för att representera en logisk 0 och få utgången LOW. Om inget är anslutet till pinnarna är allt i HIGH-status via 10K pullup-motstånden.

Levereras med lösa headers

Mått
Längd: 1,5cm
Bredd: 1,2cm
Höjd: 0,2cm
