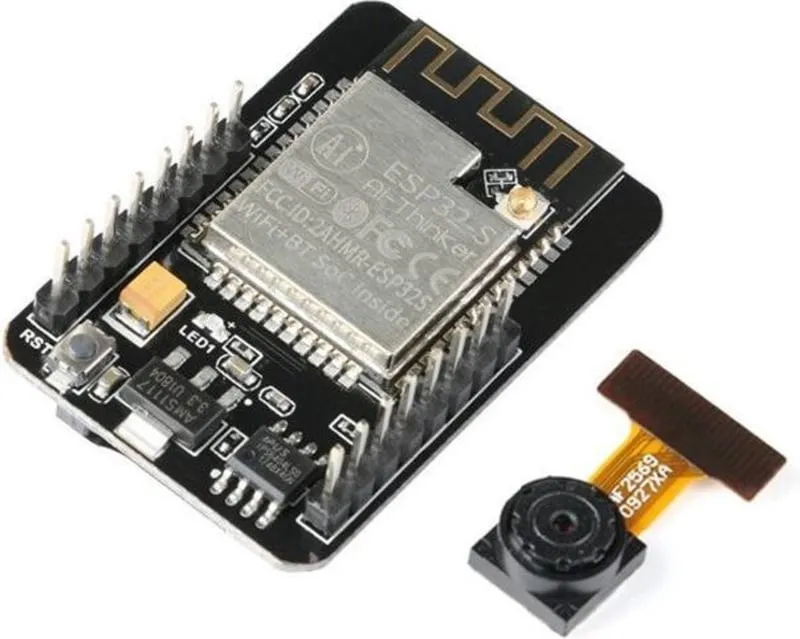

ESP32-CAM utvecklingskort med kamera, WiFi och Bluetooth

En fullvärdig ESP32 med en kameramodul och Micro SD-kortplats.

OV5640-kameramodulen innehåller en 1/4 inch CMOS UXGA (1632 x 1232 pixels) bildsensor. Den är mycket liten till formatet och har en låg arbetsspänning på 1.7 till 3.3V.

Egenskaper:

• Ultra-liten 802.11b/g/n Wifi + BT/BLE SoC-modul
• Low-power dual-core 32-bit CPU för applikationsprocessorer
• Upp till 240 MHz, upp till 600 DMIPS
• Inbyggt 520 KB SRAM, extern 4 M PSRAM
• Stöder gränssnitt som UART/SPI/I2C/PWM/ADC/DAC
• Stöd för OV2640- och OV7670-kamera med inbyggd flash
• Stöd för bild-WiFI-uppladdning
• Stöd för tf-kort
• Stöd för flera vilolägen
• Inbäddad Lwip och FreeRTOS
• Stöd för STA/AP/STA + AP-arbetsläge
• Stöd för Smart Config/AirKiss ett-klicks distributionsnätverk
• Stöd för seriell lokal uppgradering och fjärruppgradering av firmware (FOTA)

OBS, denna modul har ingen USB-anslutning. En separat seriell USB-modul (FT232RL) behövs för att kunna programmera den.

Installera ESP32-CAM i Arduino IDE
Som standard känner Arduino IDE-programvaran inte till ESP32-kortet. För att kunna programmera ESP32-CAM i Arduino IDE måste den först installeras i Arduino IDE. Följ stegen nedan:

1. Gå i Arduino IDE till FIL och sedan till INSTÄLLNINGAR.
2. Fyll i följande URL under FLER BOARD MANAGER-URLER: https://dl.espressif.com/dl/package_esp32_index.json
3. Gå nu till VERKTYG, BOARD och BOARDHANTERING
4. Sök på ESP32 och installera ESP32 by Espressif Systems
5. Välj i listan under VERKTYG, BOARD för "AI Thinker ESP32-CAM"

That's it, nu kan du komma igång med ESP32-CAM.

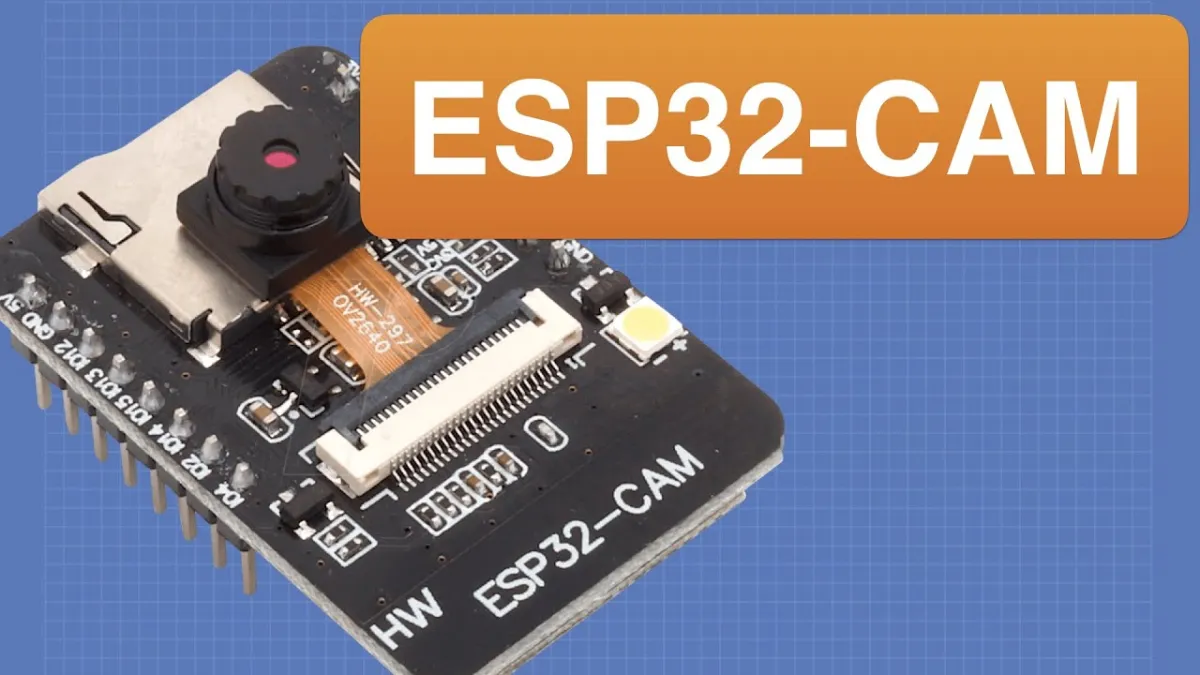

Titta också på Youtube-videon som vi har lagt till med steg-för-steg-förklaringen på engelska.

Ansluta FT232RL till ESP32-CAM
För att ansluta FT232RL till ESP32-CAM kan du använda följande schema:

Får du meddelandet A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header

Viktigt: GPIO 0 måste vara ansluten till GND så att koden kan laddas upp.
