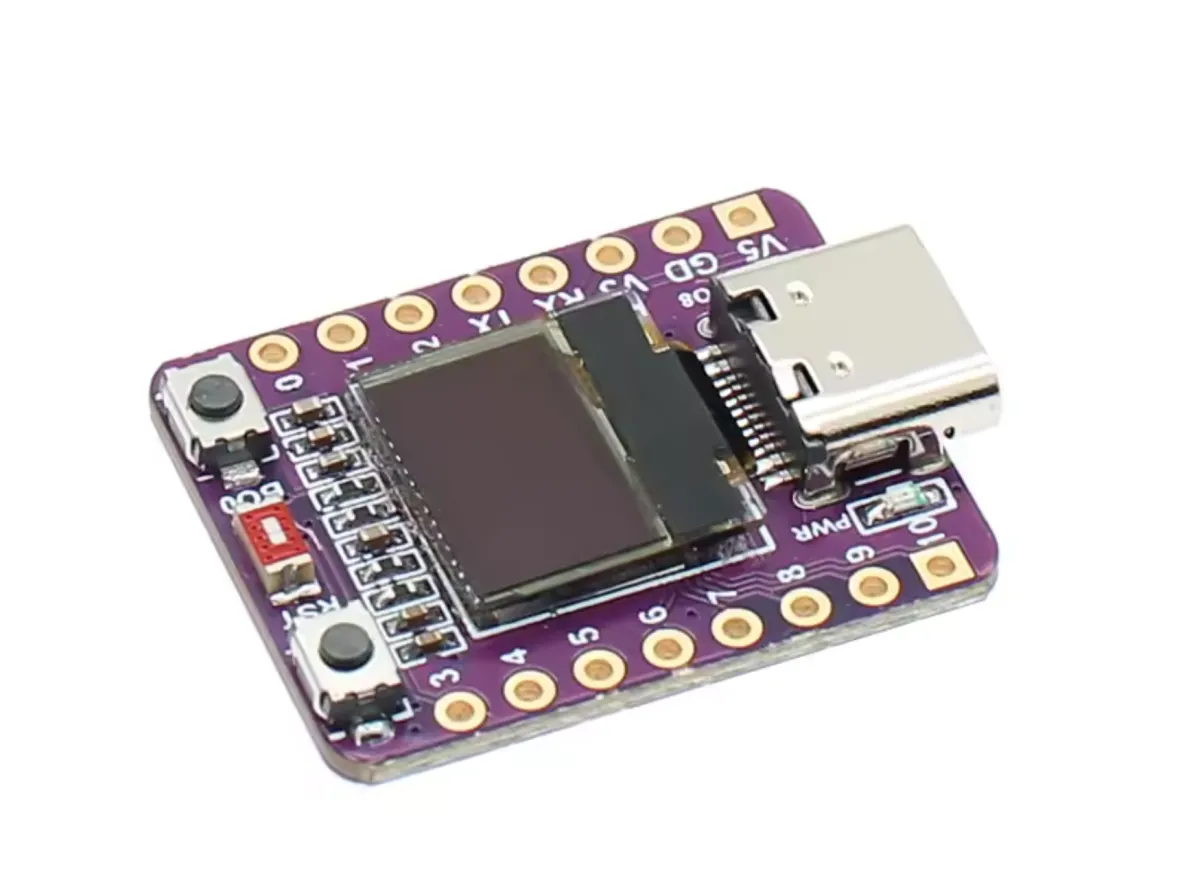

ESP32-C3 utvecklingskort med mini 0.42 tum midi OLED-display

Produktmanual: ESP32-C3 Development Board med 0.42" OLED

Detta kompakta IoT-kort bygger på ESP32-C3 (RISC-V)-chippet och har en integrerad 0.42 tum OLED-skärm. Eftersom pinouten och styrningen av skärmen skiljer sig från standard-ESP32-moduler hittar du nedan de specifika instruktionerna för att använda kortet korrekt.

1. Viktiga hårdvaruspecifikationer

• Chip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Observera: aktivera "USB CDC On Boot" i Arduino IDE för stöd för Serial Monitor.
• OLED-skärm: 0.42 tum (effektiv upplösning 72x40 pixlar).
• Format: Mycket kompakt (ca 20x25mm).

2. Pinout & Anslutningar (Observera!)

Dokumentationen online är ofta förvirrande. Använd nedanstående pin-tilldelningar för just detta kort (ABRobot-stil):

• OLED I2C SDA: GPIO 5 (Inte 8, som ofta anges i scheman).
• OLED I2C SCL: GPIO 6 (Inte 9).
• Onboard LED: GPIO 8 (Active LOW: LOW = på, HIGH = av).
• Boot Button: GPIO 9.
• Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Arduino IDE-inställningar

För att programmera detta kort väljer du följande inställningar i Arduino IDE:

• Board: ESP32C3 Dev Module
• USB CDC On Boot: Enabled (Avgörande för att kunna se Serial.print).
• Flash Mode: DIO (standard).

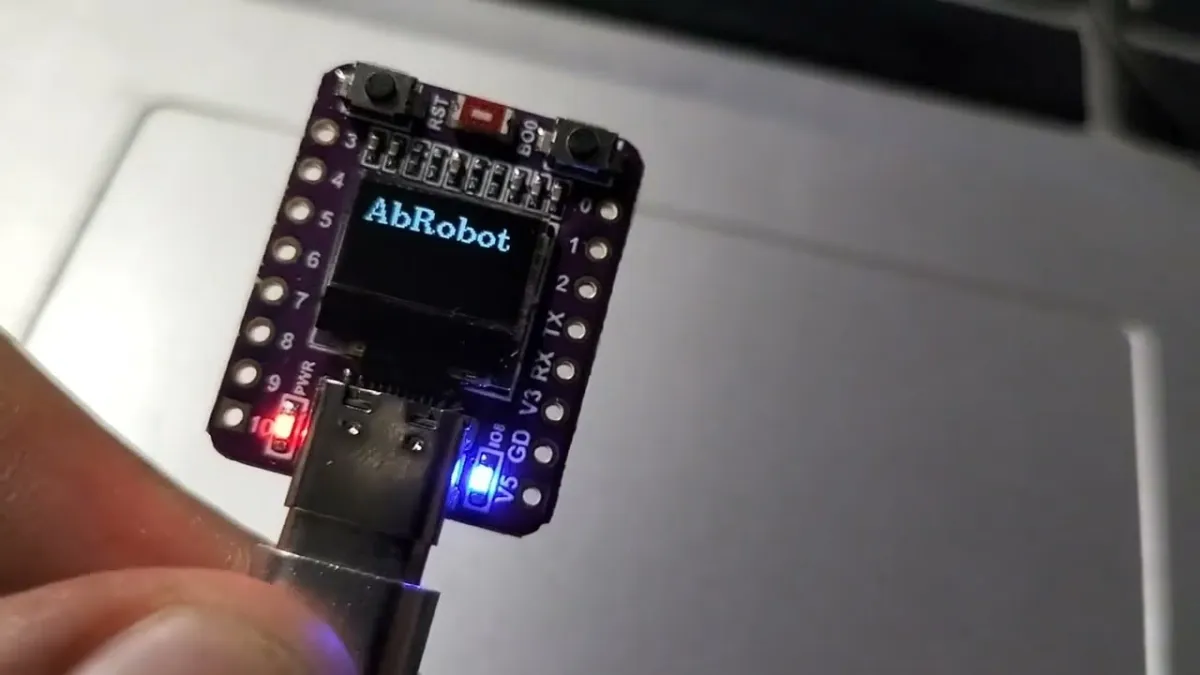

4. Styra OLED-skärmen (Kritiskt)

Skärmen använder en SSD1306-kontroller, men har en fysisk upplösning på endast 72x40 pixlar. Den interna bufferten är dock 128x64. Du måste tillämpa en "offset" (förskjutning) för att göra text synlig.

Nödvändig bibliotek: Installera U8g2-biblioteket (av olikraus) via Arduino Library Manager.

Exempelkod:

#include
#include

// Initialisering för ESP32-C3 med I2C på pin 5 (SDA) och 6 (SCL)
// Vi använder den standard 128x64-drivrutinen, men bara en del av skärmen.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Inställningar för 0.42-tums skärmen
int width = 72;
int height = 40;

// Offsets behövs för att centrera utdata i 128x64-bufferten
int xOffset = 30; // 30 fungerar bäst i praktiken
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Kort paus för stabilitet

  u8g2.begin();
  u8g2.setContrast(255);      // Maximal ljusstyrka
  u8g2.setBusClock(400000);   // 400kHz I2C-hastighet
  u8g2.setFont(u8g2_font_ncenB10_tr); // Välj ett läsbart typsnitt
}

void loop(void) {
  u8g2.clearBuffer(); // Rensa intern buffert

  // Rita en ram för att testa det synliga området
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Rita text (ta hänsyn till xOffset och yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Skicka data till skärmen
  delay(1000);
}

5. Kontrollera extra pinnar (LED Blink)

Vill du testa de övriga pinnarna? Använd denna enkla loop. Observera: pin 8 styr också den inbyggda LED:n.

// GPIO 8 är den inbyggda LED:n (LOW = PÅ)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED på
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED av
  delay(500);
}
