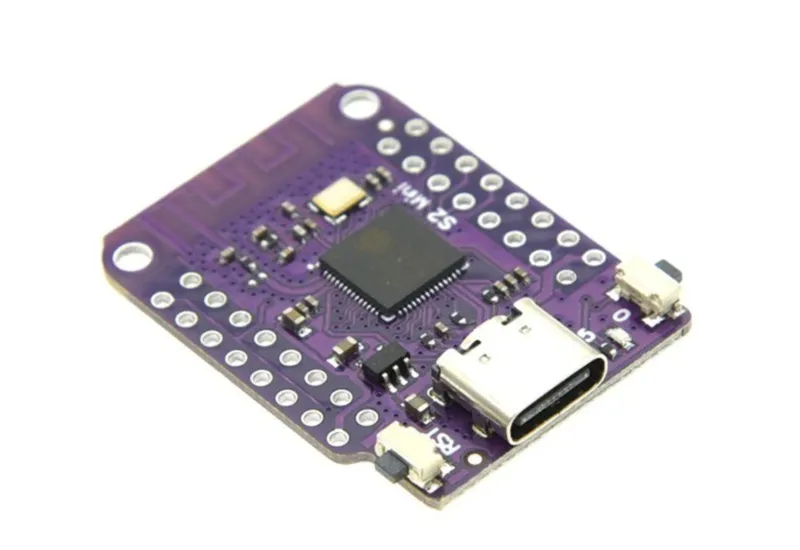

Wemos S2 Mini ESP32-S2

Denna S2 Mini är utrustad med en ESP32-S2-chip. Den har en klockfrekvens på hela 240Mhz. Den har också integrerad WiFi. Tack vare den smarta layouten på detta kort är det lika stort som D1 Mini men har 2x så många pinnar.

Processor: ESP32-S2FN4R2
Klockfrekvens: 240Mhz
Antal pinnar: 32
Antal GPIO-pinnar: 27
Antal PWM-pinnar: 27 (maximalt 8 samtidigt)
Antal analoga ingångspinnar (ADC): 18
Antal analoga utgångspinnar (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Flashminne: 4MB
USB till seriell omvandlare: ja, intern
Pinavstånd: 2.54mm
USB-anslutning: USB-C

Header pins medföljer men måste fortfarande lödas fast.

Installera Wemos S2 Mini i Arduino IDE

1. Installera Arduino IDE-programvaran (www.arduino.cc)
2. Gå i Arduino IDE till FIL och sedan till INSTÄLLNINGAR.
3. Fyll i följande URL under FLER BOARD MANAGER URLER: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (om det redan finns en URL för till exempel ESP8266-korten, lägg då till denna URL med ett kommatecken emellan.
4. Gå nu till VERKTYG, BOARD och BOARDHANTERING
5. Sök efter rätt bibliotek (ESP32 by Espressif Systems) och installera det (detta behöver bara göras en gång)
6. Välj kortet LOLIN S2 Mini i listan under VERKTYG, BOARD
7. Ställ in uppladdningshastigheten på 115200 baud
8. Ställ in porten på rätt COM-port.

Wemos S2 Mini ingen COM-port

För att aktivera S2 Mini håller du både 0- och RST-knappen intryckta samtidigt. S2 Mini känns nu igen. Släpp knapparna och S2 Mini kan programmeras med Arduino IDE

Mått
Längd: 3,45cm
Bredd: 2,52cm
Höjd: 0,44cm
