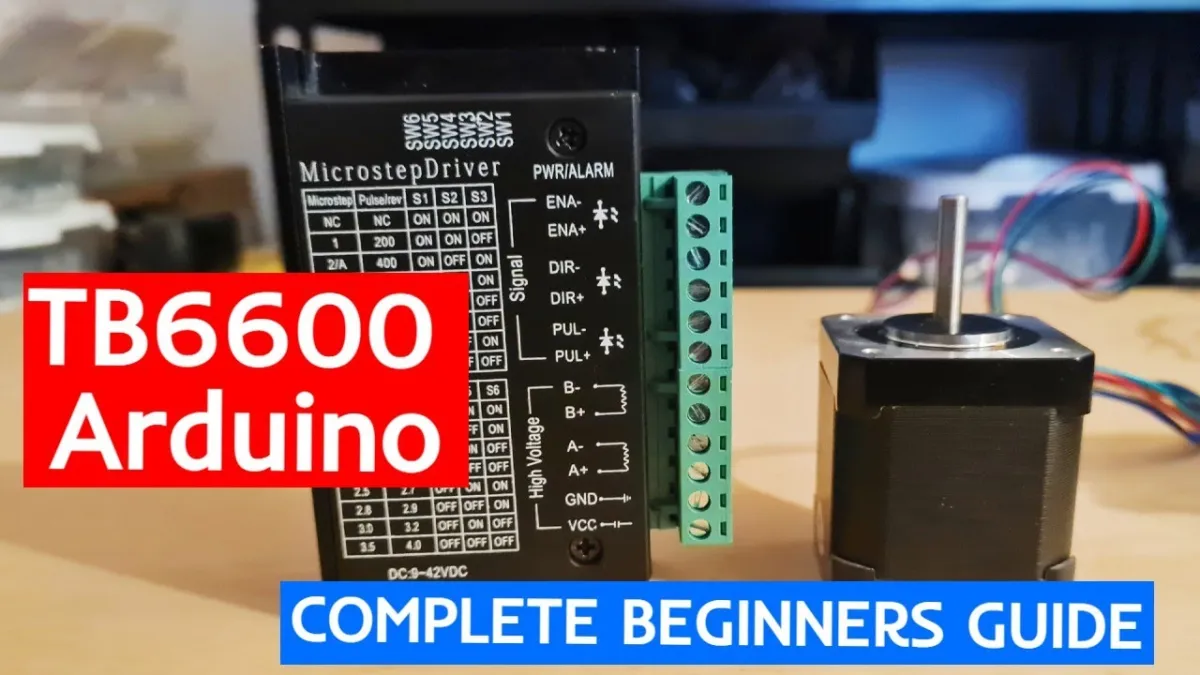

TB6600 Stegmotordrivare för Nema 17/23/34 | 9-42V 4A

TB6600 Stegmotordrivare är en professionell och användarvänlig modul, idealisk för att styra ett brett utbud av stegmotorer i olika tillämpningar som CNC-maskiner, 3D-skrivare och robotik. Denna drivare är särskilt lämplig för vanligt förekommande stegmotorer som Nema 17, Nema 23 och Nema 34, men är också kompatibel med många andra typer av stegmotorer. Tack vare stödet för en 5V digital pulssignal är drivaren enkel att styra med mikrokontroller som Arduino. Det breda arbetsområdet på 9 till 42 VDC och en toppströmkapacitet på 4A säkerställer att TB6600 levererar tillräcklig effekt för de flesta stegmotorer.

Drivaren stöder både hastighets- och riktningsstyrning, och med de 6 DIP-brytarna på sidan kan du enkelt justera mikrostegsinställningarna och utgångsströmmen. Det finns 7 olika mikrostegsval tillgängliga (1, 2/A, 2/B, 4, 8, 16, 32) och 8 justerbara strömnivåer (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A).

Specifikationer:

• Ingångsspänning: 9-42V DC
• Utgångsström: 0,5A-4,0A
• Driftläge: Dubbel konstant ström PWM-drivutgång
• Mikrosteg: 7 nivåer (1, 2/A, 2/B, 4, 8, 16, 32)
• Ströminställningar: 8 nivåer (0.5A - 4A)
• Anti-interferens: Hög anti-interferenseffekt
• Ljudnivå: Låga vibrationer och låg ljudnivå
• Isolationsresistans: >500MΩ vid normal temperatur och tryck
• Isolationsstyrka: 500V/min vid normal temperatur och tryck
• Skydd: Överhettning, överström, underspänningslåsning, anti-reverse-skydd av ingångsspänningen
• Kompatibilitet: Lämplig för bl.a. Nema 17, Nema 23, Nema 34 och många andra stegmotorer
• Kylning: Naturlig kylning eller forcerad luftkylning
• Förvaringstemperatur: -20°C till 65°C
• Omgivningsfuktighet: <80% RH (ingen kondens, ingen frost)
• Vibrationsbeständighet: Maximal 5,7 m/s²

Användningstips:

• Undvik användning i miljöer med damm, olja, frätande gaser eller explosiva ämnen.
• Se till att puls- och riktningssignalledningarna inte placeras nära motor- och matningsledningarna; håll dem minst 10 cm från varandra.
• Koppla inte bort driverns matningsanslutning medan strömmen är påslagen för att undvika skador.
• Se till att kabeldragningen är korrekt ansluten utan exponerade ändar för att förhindra oavsiktlig kortslutning och skador.

TB6600 Stegmotordrivare är ett pålitligt val för både yrkespersoner och hobbyister som kräver precision och mångsidighet i sina stegmotordrivningar.
