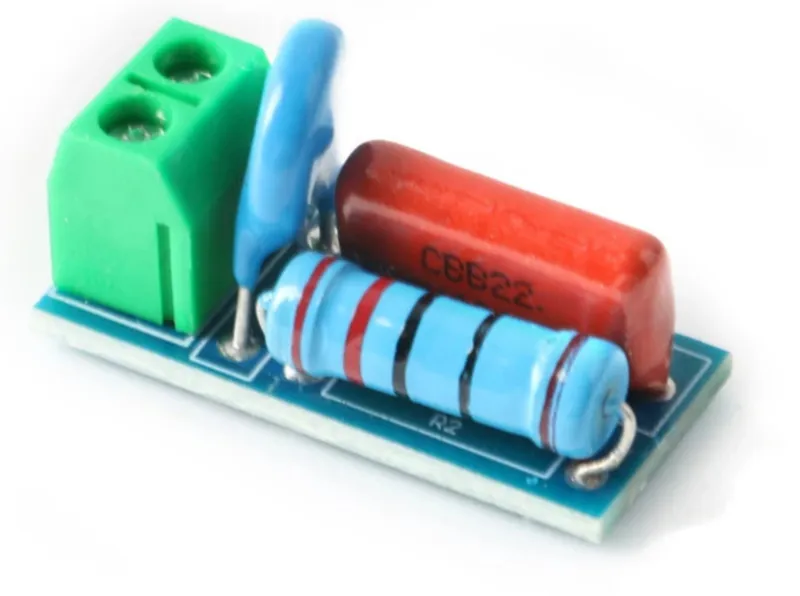

RC Snubberkrets Koppling

RC-absorptionskrets kallas också RC-snubberkrets. Det är en kretsstruktur där ett motstånd och en kondensator är seriekopplade och parallellkopplade med brytaren. Den används för att förbättra spännings- och strömvågorna som elektroniska strömenheter slås på och av med. RC-absorptionskretsmodulen kan förhindra den inducerade elektromotoriska kraft som genereras när den induktiva belastningen slås på och av, för att undvika skador på kopplingsutrustning som reläer och tyristorer, förhindra elektromagnetisk störning och öka mikrodatorkretsens anti-störningsförmåga.

Belastning: lämplig för AC eller DC 5-400V induktiv belastning (belastning mindre än 1000W)

Motstånd: 220 Ohm

Kondensator:

• CBB22 104J630V
• 0.1uF
• 630V
• 5% tolerans

Varistor:

• Växelspänning: 300V
• Nominell likspänning: 385V
• Maximal klämspänning Vc: 775V
• Varistor kapslingstyp: Skiva 10mm
• Varistortyp: Metalloxidvaristor
• Toppström @ 8/20µs: 2.5kA
• Minsta driftstemperatur: -40°C
• Maximal driftstemperatur: 105°C
• Toppenergi (10/1000uS): 70J
