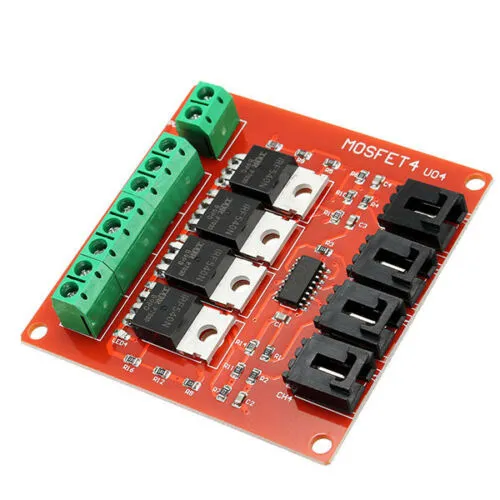

MOSFET Module High Power 5-20V 10A - 4 Kanaler

Denna MOSFET-modul baserad på IRF540 MOSFET gör det möjligt att styra 4 olika högeffektsenheter.

LED-lampan på modulen visar vilken MOSFET som är aktiverad. Detta kort är särskilt praktiskt för att styra en stor LED-list eller en motor (i en riktning) med hjälp av PWM.

Specifikationer:

Ingångsspänning: 5 - 20V *
Maximal ström: ~10A (med kylblock upp till 33A topp möjligt)
Kan styras med 3.3V- och 5V-signaler (5V rekommenderas)
Har fyra hål på 3mm för montering
Mått: 66 x 66mm
* Observera: Vid spänningar på 5-10V kommer motståndet i MOSFET:en att vara högre, vilket gör att den maximala strömmen blir lägre och värmeavledningen högre. Extra kylning kan då krävas.

Pin-beskrivningar för svarta kontakter (höger):

- : GND/jord/minus från Arduino
+: VCC från Arduino (behöver inte anslutas)
S: Signalkontakt från Arduino
Pin-beskrivningar för skruvplintar (vänster):

Power +: VPP-ingångsspänning MOSFET (5 - 20V)
Power -: GND/jord/minus för ingångsspänning
+: Positiv spänning för komponent som ska kopplas
-: Negativ spänning för komponent som ska kopplas

Mått
Längd: 6,5cm
Bredd: 6,5cm
Höjd: 1,4cm
