CS32 | Blue Pill | 72Mhz | 64KB | STM32 clone

CS32 STM32-klonen, även kallad Blue Pill, är en extra kraftfull liten Arduino, lite större än Arduino Nano men med bättre prestanda och mer lagring. Kan enkelt programmeras via Arduino IDE.

OBS: EJ LÄMPLIG FÖR NYBÖRJARE

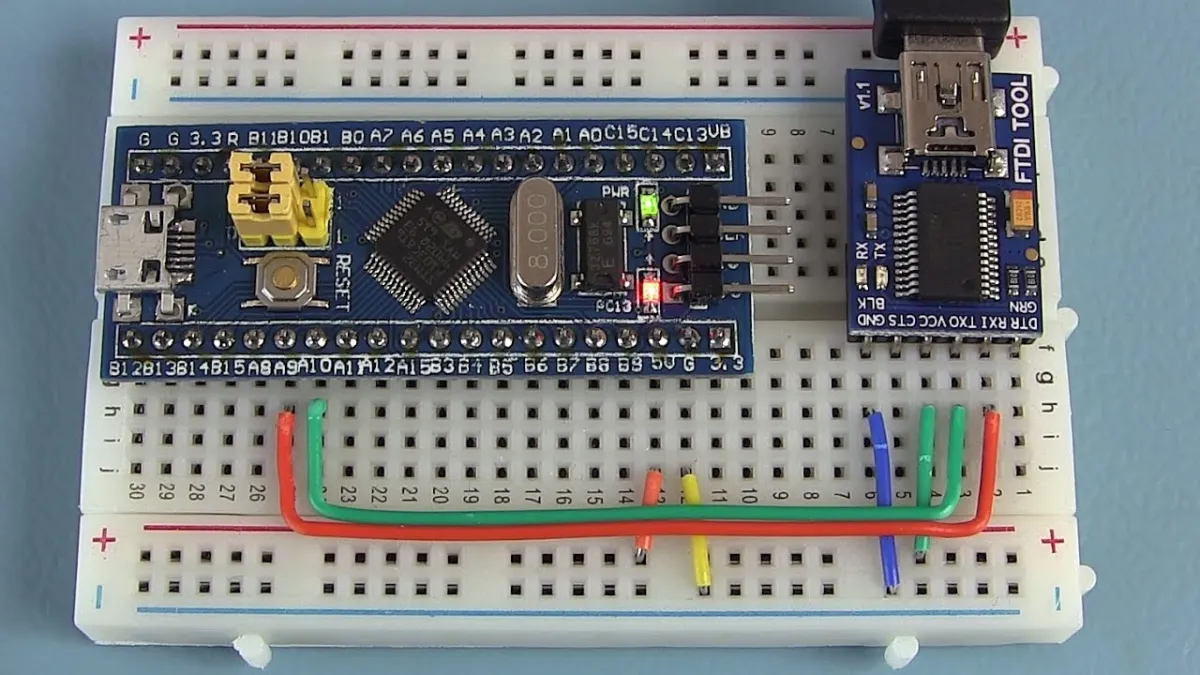

Blue Pill levereras som standard endast med UART-firmware som hör till chippet. Med den kan du ladda upp en sketch eller bootloader med en seriell adapter som FT232RL på TX (A9)- och RX (A10)-pinnarna. Om du också vill kunna arbeta via USB, installerar du först stm32duino-bootloadern. Se vidare GitHub för Arduino_stm32-projektet för detaljerna.

Klockfrekvens 72Mhz och 64KB minne.

Modell: STM32F103C8T6.
Processor: ARM 32 Cortex-M3 CPU.
Frekvens: 72 MHz
Minne: 64K flash memory, 20K SRAM.
2.0-3.6 v, I/O.
27 GPIO’s
10x 12-bit Analog Digital Converter
USART/ I2C/ SPI/ USB/ CAN/ DMA
Driftspänning: 3.3/5V
Reset (POR/PDR).
4-16 MHz kristall.
Inbyggt Mini USB-gränssnitt, för strömförsörjning och USB-kommunikation med Arduino IDE
Mått: 5.3 cm x 2.2 cm.

Observera: På Blue Pill-korten är 5V-pinnen direkt ansluten till USB-portens 5V, utan skyddsdiod. Använd alltså inte USB-porten samtidigt som en extern strömförsörjning.

Mått
Längd: 5,4cm
Bredd: 2,3cm
Höjd: 1,1cm
