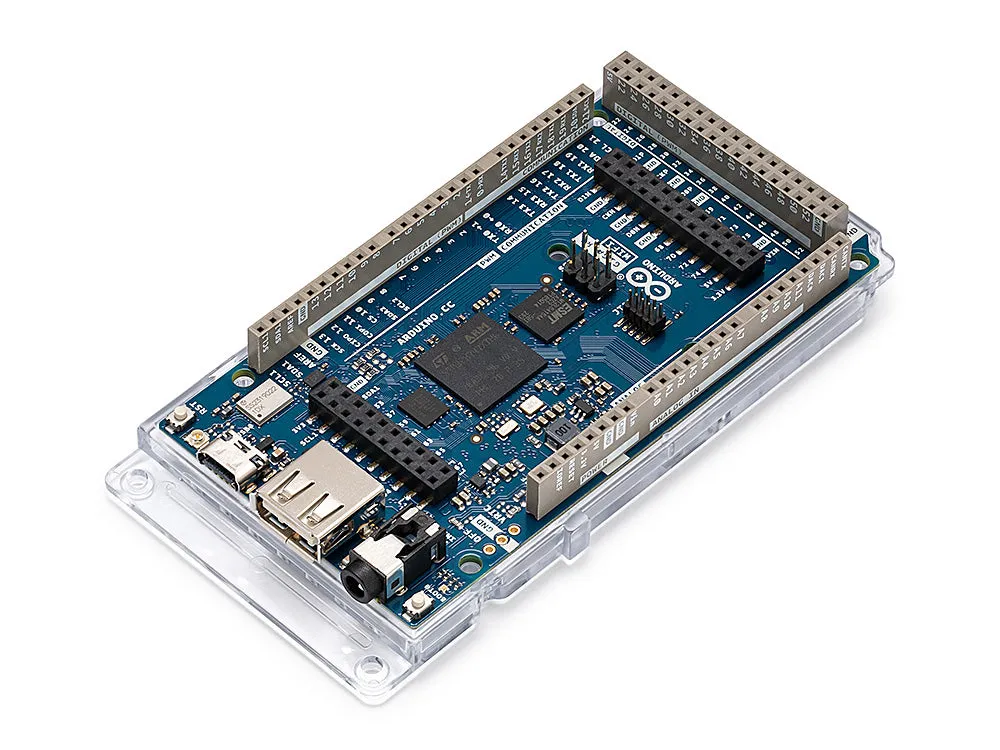

Arduino® GIGA R1 WiFi

Arduino GIGA R1 WiFi är det perfekta utvecklingskortet för ambitiösa makers som vill ta sina projekt till nästa nivå. Detta kort är idealiskt för utvecklare, konstnärer, ljuddesigners och teknikentusiaster med stora idéer men en begränsad budget. Kortet erbjuder avancerade funktioner i ett lättillgängligt format och har samma formfaktor som de populära Arduino Mega och Due.

Upptäck de kraftfulla möjligheterna med Arduino GIGA R1 WiFi:

Microcontroller: Den dual-core 32-bitars mikrokontrollern STM32H747XI innehåller en Cortex®-M7 (480 MHz) och en Cortex®-M4 (240 MHz). Detta gör att två processorer kan kommunicera med varandra. Du kan köra Micropython på den ena kärnan och Arduino på den andra.

Trådlös kommunikation: Med Murata 1DX-modulen stöder detta kort både Wi-Fi® och Bluetooth®. Anslut enkelt till Arduino IoT Cloud för att hantera dina projekt på distans. ATECC608A säkerställer dessutom skyddad kommunikation.

Hårdvaruportar och kommunikation: Precis som sina föregångare har GIGA R1 WiFi 4 UARTs, 3 I2C-portar, 2 SPI-portar och 1 FDCAN.

GPIO:er och extra pinnar: Detta kort behåller formfaktorn från Mega och Due, vilket gör att du enkelt kan använda anpassade shields. Det har 76 GPIO-pinnar och extra headers för fler anslutningsmöjligheter. Dessutom har två nya pinnar lagts till: en VRTC för batterianslutning och en OFF-pin för att stänga av kortet.

Kontakter: GIGA R1 WiFi innehåller extra kontakter, inklusive en USB-A-anslutning för USB-minnen och andra lagringsenheter, en 3.5mm jack-anslutning för ljudingång och ljudutgång, en USB-C®-port för ström och programmering, samt en JTAG-connector.

Högre spänning: Till skillnad från sina föregångare som stödjer upp till 12 volt kan GIGA R1 WiFi hantera ett spann på 6 till 24 volt.

Arduino GIGA R1 WiFi är utan tvekan det bästa kortet för ambitiösa makers med stora idéer. Koppla det till Arduino GIGA Display Shield för maximal funktionalitet med en 3.97” 480x800 RGB-pekskärm. Designa dina egna unika shields med 3D-utskrift och starta ditt DIY-projekt med våra guider.

Tekniska specifikationer:

• Kort: Arduino® GIGA R1 WiFi
• SKU: ABX00063
• Microcontroller: STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
• Radio Module: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps och Bluetooth®
• Säkerhet: ATECC608A-MAHDA-T
• USB: USB-C® (Programmering / HID), USB-A (Host)
• Pinnar: 76 digitala I/O-pinnar, 12 analoga ingångspinnar, 2 DAC (DAC0/DAC1), 12 PWM-pinnar
• Kommunikation: UART (4x), I2C (3x), SPI (2x), CAN (kräver en extern transceiver)
• Kontakter: Kamera (I2C + D54-D67), Display (D1N, D0N, D1P, D0P, CKN, CKP + D68-D75), Audio Jack (DAC0, DAC1, A7)
• Strömförsörjning: Driftspänning 3.3V, Ingångsspänning (VIN) 6-24V, DC-ström per I/O-pin 8 mA
• Klockfrekvens: Cortex® M7 480 MHz, Cortex® M4 240 MHz
• Minne: 2MB Flash, 1MB RAM
• Mått: Bredd 53 mm, Längd 101 mm

Vanliga frågor om Arduino GIGA R1 WiFi

Behöver jag en extern antenn? Ingår den?
Ja, du behöver en extern antenn. Kortet har ingen inbyggd antenn, men en u.FL-antenn ingår i förpackningen.

Vilka Arducam-modeller är kompatibla med kamerakontakten på kortet?
Kamerakontakten (J6-header) är en 20-polig adapter som passar Arducam-kameror som OV7675 och OV7670. För mer information om hur kameran används kan du läsa manualen för GIGA R1 WiFi Camera.

Vad är skillnaderna mellan Portenta H7 och GIGA R1 WiFi?
Det finns några viktiga skillnader:

• GIGA R1 WiFi använder USB-C® för att förse kortet med ström och programmera det, samt för att simulera HID-enheter som en mus eller ett tangentbord. På Portenta H7 kan USB-C® också användas som DisplayPort-utgång, USB-hubb eller för att leverera ström till anslutna OTG-enheter.
• GIGA R1 WiFi ger enkel åtkomst till alla möjligheter i STM32H7 med 2,54 mm pinheaders, vilket gör det till ett mer lämpligt alternativ för prototypframtagning. Portenta H7 är mer lämpat för massproduktion, med tanke på användningen av kompakta kontakter med hög densitet för att spara utrymme.
• GIGA R1 WiFi erbjuder extra funktioner som en USB-A-connector, en 3,5mm jack-ingång/utgång och en JTAG-connector på kortet, tack vare den större storleken.

Vilka shields är kompatibla med GIGA R1 WiFi?
Alla shields i formfaktorn UNO, Mega eller Due som stöder 3.3V bör fungera med GIGA R1 WiFi. Vi rekommenderar dock att du verifierar kompatibiliteten med tillverkaren. Följande shields är officiellt kompatibla med GIGA R1 WiFi:

• Arduino Ethernet Shield Rev2
• Arduino Motor Shield Rev3
• Arduino 4 Relays Shield
• Arduino 9 Axis Motion Shield

Vad är skillnaden mellan de två USB-kontakterna på GIGA R1 WiFi?
GIGA R1 WiFi har två USB-kontakter:

• USB-C®-kontakten (USB0), bredvid resetknappen och u.FL-antennkontakten, används för programmering, seriell kommunikation och 5V strömförsörjning.
• USB-A-kontakten (USB1), bredvid 3,5mm jack-kontakten, fungerar som en USB-host och är inte avsedd för programmering.
