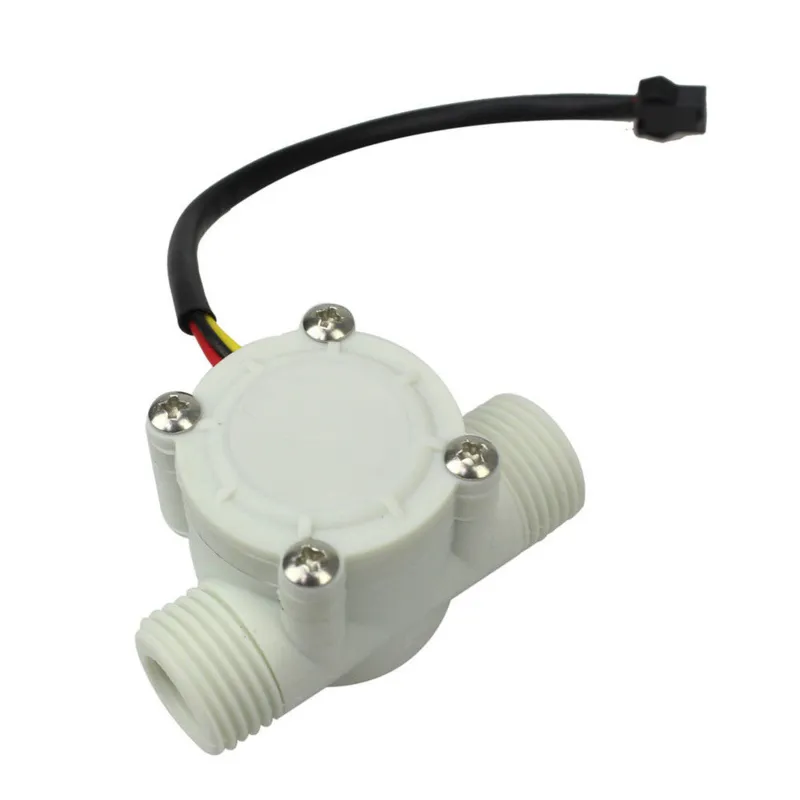

Vattenflödessensor YF-S201

Vattenflödessensor för att mäta vattenflödeshastigheten hos vatten eller andra vätskor. Denna sensor ansluter du mellan en vattenledning eller vattenslang och använder en pinwheel-sensor för att mäta hur mycket vätska som passerar igenom. Pinwheel-hjulet har en liten magnet fäst och en Hall-effekt magnetisk sensor på andra sidan av plaströret som kan mäta hur många varv pinwheel-hjulet har gjort genom plastväggen.

Vattenflödessensorn levereras med tre ledningar: röd (5-18VDC), svart (jord) och gul (Hall-effekt pulsutgång). Genom att räkna pulserna från sensorutgången kan du hålla koll på vätskeflödet: varje puls är ungefär 2.25 milliliter. Observera att detta inte är en exakt sensor och att pulsen kan variera beroende på flödeshastighet, vätsketryck och sensorinriktning. Noggrann kalibrering krävs om mer än 10% precision behövs.

Vattenflödessensorns specifikationer:

• Typ: YF-S201
• Maximalt 30 liter per minut
• Fungerar på: 5 till 18VDC
• Max current draw: 15mA @ 5V
• Flödeshastighet: 1 till 30 Liters/Minuut
• Temperaturområde: -25 to 80°C
• Fuktighetsområde: 35%-80% RH
• Maximalt vattentryck: 1.75Mpa
• Rör / anslutningsdiameter: 1/2″ / 20mm
• Färg: vit

Mått
Längd: 6,2cm
Bredd: 3,5cm
Höjd: 3,6cm
