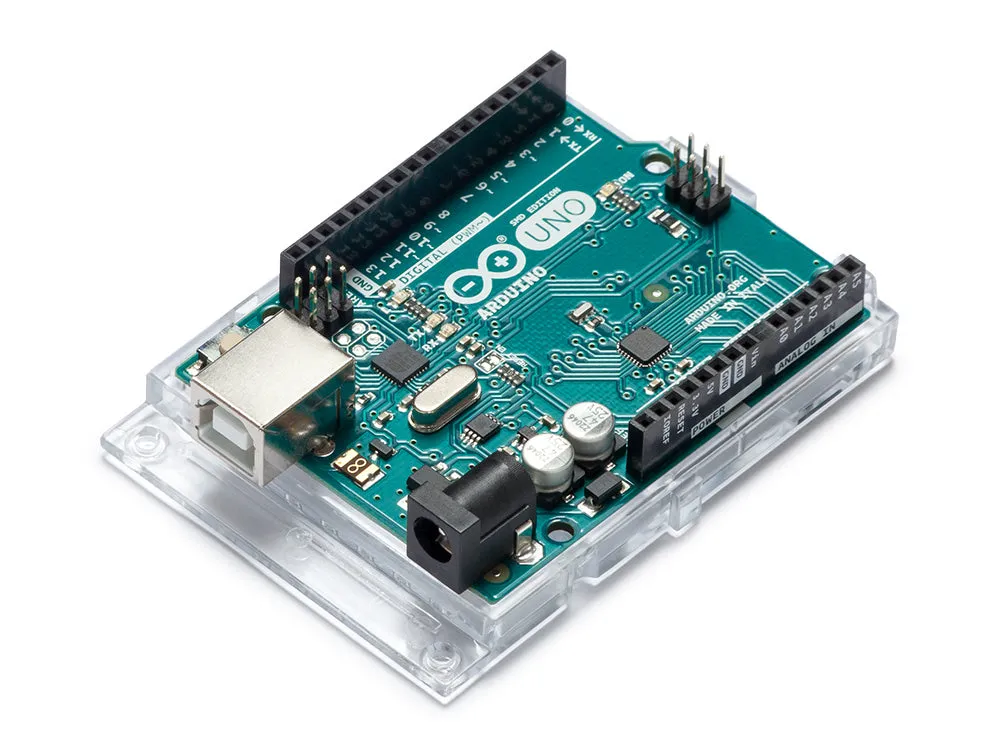

Arduino® UNO SMD Rev3 original

Arduino Uno Rev3 SMD - Mikrocontrollerkort för nybörjare och experter

Arduino Uno Rev3 SMD är ett mångsidigt mikrocontrollerkort baserat på ATmega328P. Oavsett om du är nybörjare i elektronikens och programmeringens värld, eller en erfaren maker, erbjuder detta kort allt du behöver för att förverkliga dina kreativa projekt. Med en rad tekniska specifikationer och praktiska funktioner är Uno Rev3 SMD ett pålitligt och kraftfullt val för dina elektroniska äventyr.

Viktigaste egenskaper:

• Mikrocontroller: Uno Rev3 SMD drivs av mikrocontrollern ATmega328P, vilket gör den till en solid grund för dina projekt.

• Digitala in-/utgångspinnar: Med hela 14 digitala in-/utgångspinnar (varav 6 kan användas som PWM-utgångar) har du gott om flexibilitet för att arbeta med olika komponenter och sensorer.

• Analoga ingångar: Uno Rev3 SMD har 6 analoga ingångar, vilket gör att du kan bearbeta analoga signaler, såsom sensordata.

• 16 MHz keramisk resonator: Utrustad med en exakt 16 MHz keramisk resonator (CSTCE16M0V53-R0) garanterar Uno Rev3 SMD en stabil drift av dina program.

• USB-anslutning: Anslut kortet enkelt till en dator via USB-porten för att ladda upp din kod och testa dina projekt.

• Strömförsörjningsalternativ: Förse kortet med ström via USB-kabeln eller använd en AC-till-DC-adapter eller ett batteri för bärbara tillämpningar.

• ICSP-header och återställningsknapp: Den inbyggda ICSP-headern gör det möjligt att programmera mikrocontrollern med hjälp av en extern programmerare. Med återställningsknappen kan du starta om din kod när det behövs.

Extra funktioner i R3-versionen:

• ATmega16U2 USB-till-seriell-omvandlare: Denna uppgradering ger bättre USB-kommunikation, vilket resulterar i smidigare dataöverföring.

• Utökad pinout: Tillägget av SDA- och SCL-pinnar för TWI-kommunikation och andra nya pinnar, såsom IOREF för att anpassa shields till matningsspänningen och en reserverad pinne för framtida användning, ökar kortets mångsidighet.

• Förbättrad RESET-krets: Den starkare RESET-kretsen ökar kortets tillförlitlighet.

Tekniska specifikationer:

• Mikrocontroller: ATmega328P

• Driftspänning: 5V

• Rekommenderad inspänning: 7-12V

• Maximal inspänning: 6-20V

• Digitala I/O-pinnar: 14 (varav 6 ger PWM-utgång)

• PWM digitala I/O-pinnar: 6

• Analoga ingångar: 6

• DC-ström per I/O-pin: 20 mA

• DC-ström för 3.3V-pin: 50 mA

• Flash-minne: 32 KB (varav 0.5 KB används av bootloadern)

• SRAM: 2 KB

• EEPROM: 1 KB

• Klockfrekvens: 16 MHz

• Inbyggd LED: Pin 13

• Mått: 68.6 mm (L) x 53.4 mm (B)

• Vikt: 25 g

Med Arduino Uno Rev3 SMD har du alla verktyg du behöver för att designa dina egna projekt, skapa prototyper och utveckla dina färdigheter inom elektronik och programmering. Oavsett om du är hobbyist, student eller professionell är detta kort det perfekta valet för att låta din kreativitet flöda fritt. Så börja experimentera redan idag och upptäck de obegränsade möjligheterna med Arduino Uno Rev3 SMD!
