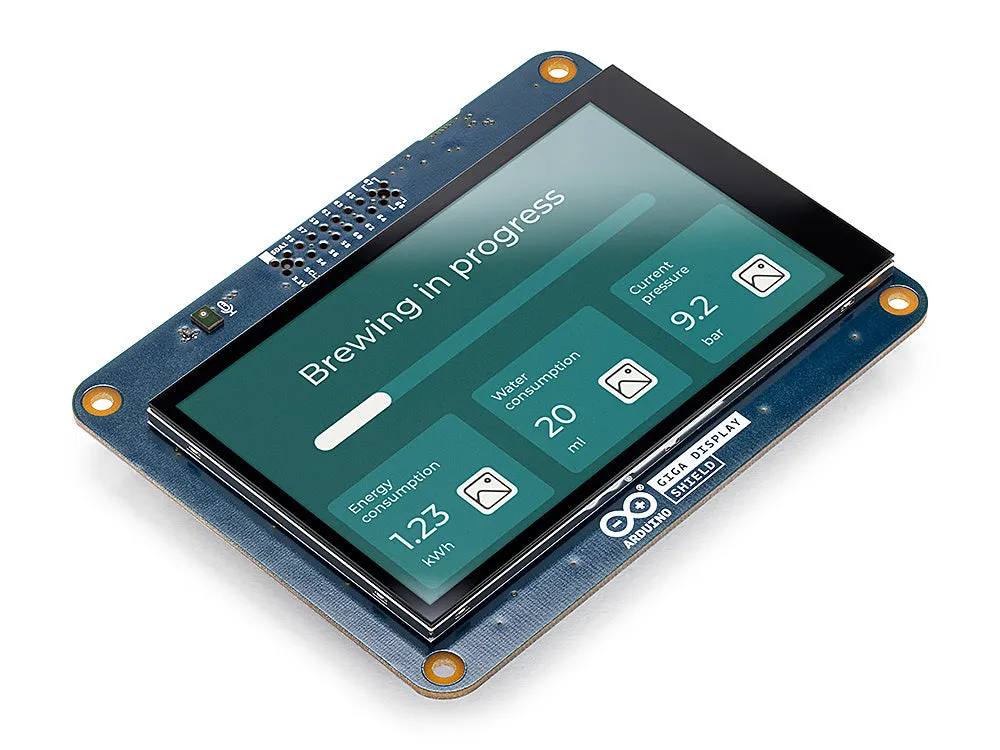

Arduino® GIGA Display Shield

Bekanta dig med GIGA Display Shield: en pekskärmslösning som är särskilt utformad för att enkelt integrera grafiska gränssnitt i dina projekt. Tack vare den nya pinheaderkontakten, centralt placerad på GIGA R1 WiFi, erbjuder detta shield sömlös integration och förbättrad funktionalitet.

GIGA Display Shield gör det möjligt för dig att dra nytta av olika funktioner, inklusive en digital mikrofon, en 6-axlig IMU och en Arducam-anslutning. Dessa tillagda möjligheter gör att du kan utnyttja de övriga 54 tillgängliga pinnarna optimalt, vilket är särskilt praktiskt för att skapa handhållna enheter eller dashboards för att hantera ditt projekt.

Upplev enkelheten i att bygga intuitiva gränssnitt med den användarvänliga uppsättningen och de omfattande möjligheterna hos GIGA Display Shield. Förbättra funktionaliteten och användarupplevelsen i ditt projekt med denna avancerade lösning.

Tekniska specifikationer:

• Kortnamn: Arduino® GIGA Display Shield
• SKU: ASX00039
• Kontakter:
  • Kamera: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (kompatibel med Arducam)
• Display:
  • Videokodare: F32Q-1A7H1-11020
  • Pekskärm: F32Q-1A7H1-11008
  • Typ: KD040WVFID026-01-C025A
  • Storlek: 3,97 tum
  • Upplösning: 480x800 RGB
  • Färger: 16,7 miljoner
  • Pekläge: Fempunktsberöring och gester
• Gränssnitt: I2C
• Sensorer:
  • IMU: BMI270
• Mikrofon: MP34DT06JTR

Vanliga frågor

Stöder displayen multitouch? Ja, displayen stöder upp till fem samtidiga beröringar.

Hur ansluter jag GIGA Display Shield till GIGA R1 WiFi? GIGA Display Shield ansluts via de mellersta headers (J5 och J6) på GIGA R1 WiFi. Fäst shieldet från undersidan, så att ovansidan av GIGA R1 WiFi förblir fri för extra shields.

Behåller jag åtkomst till alla stift när displayen är ansluten? Ja, även med displayen ansluten behåller du åtkomst till alla 54 stift på kortets ovansida.

Behövs en extern strömförsörjning för shieldet? Nej, GIGA Display Shield behöver ingen extern strömförsörjning; det matas direkt via anslutningen.

Vilka kameror är kompatibla med shieldet? GIGA Display Shield är fullt kompatibelt med 20-poliga DVP-kameror från Arducam, såsom OV7675. För mer information, besök Arducams katalog över kompatibla kameror.

I vilken riktning är kamerakontakten orienterad? Kamerakontaktens pinout är konfigurerad så att kompatibla Arducam-modeller pekar åt samma håll som skärmen, vilket motsvarar ett selfieläge för en sömlös och användarvänlig upplevelse.
